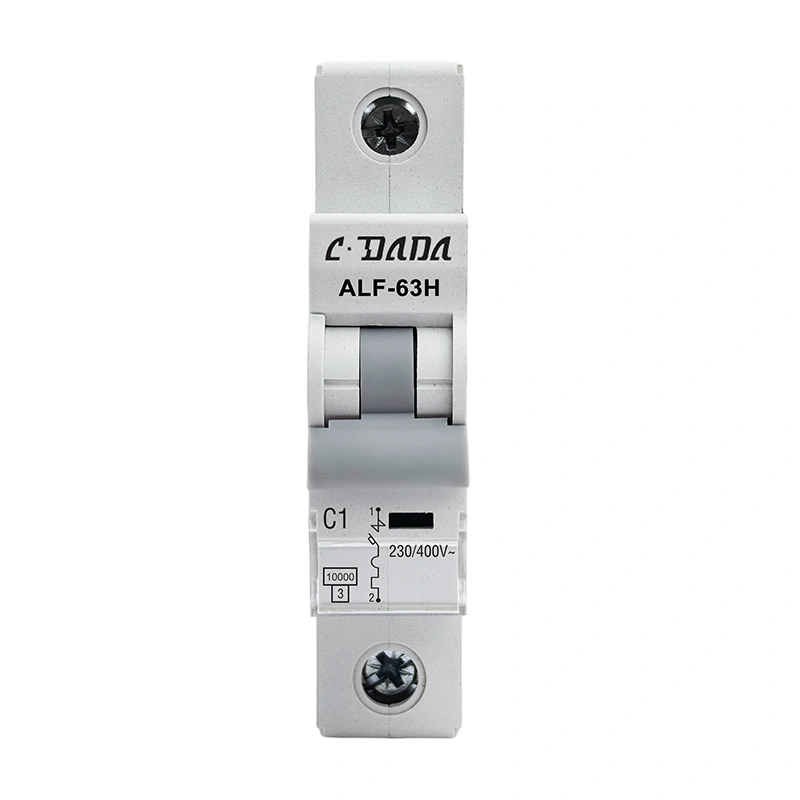

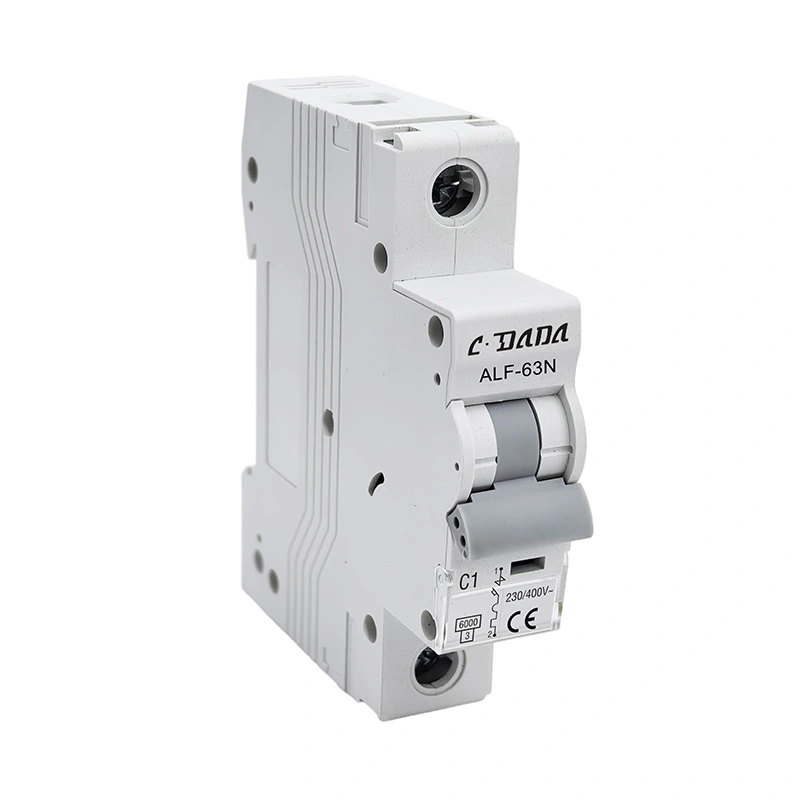

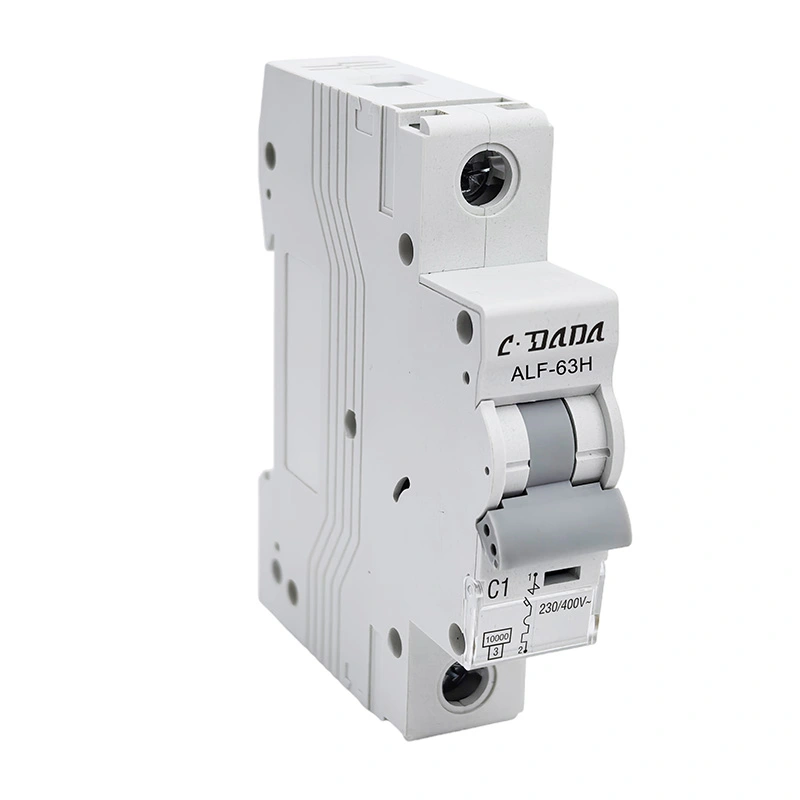

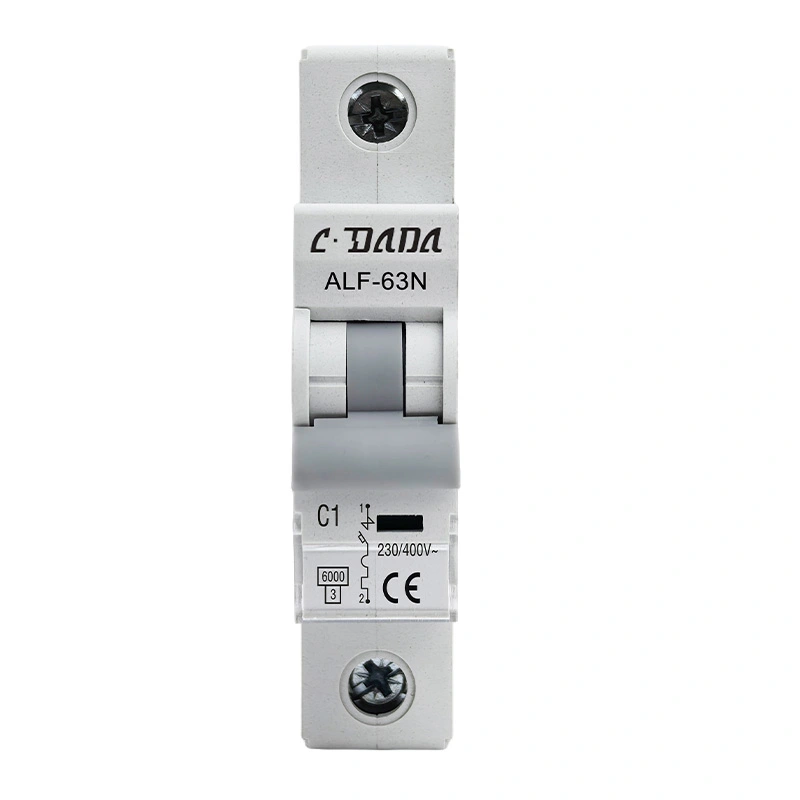

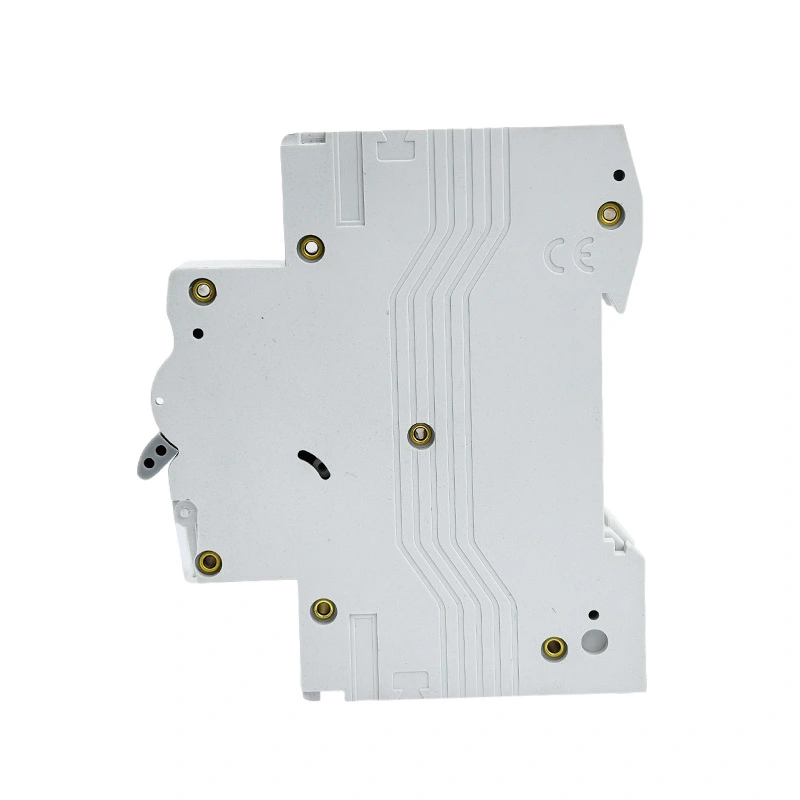

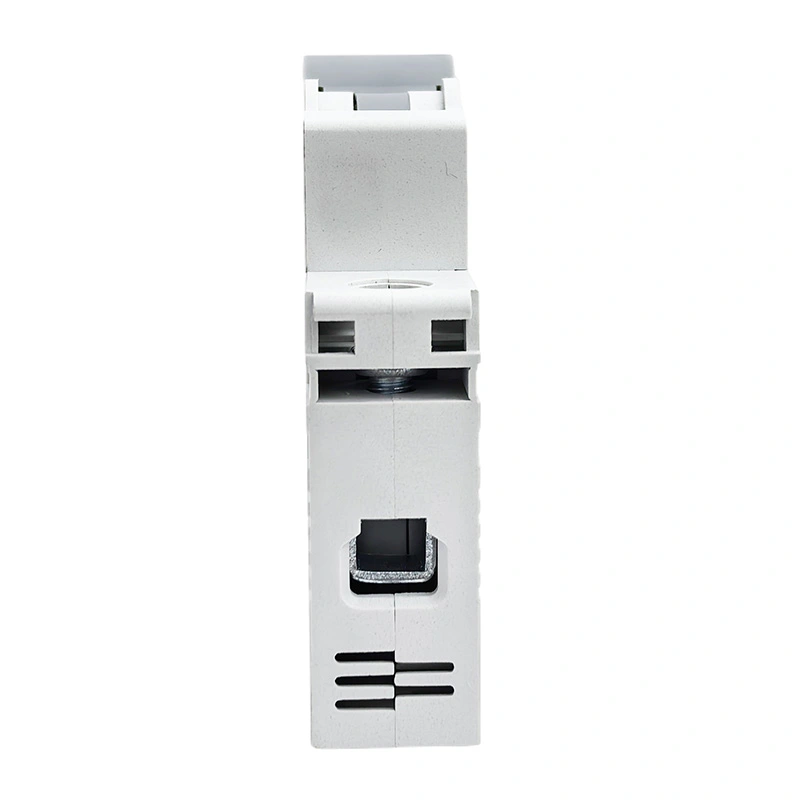

6KA 10kA Miniature Circuit Breaker

Rêzeya ALF-63N/H 6KA 10kA Bişkojka Minîature Circuit Breaker (MCB), bi standarda IEC60898 ve girêdayî ye, MCB xwedan taybetmendiya performansa pêbawer, fonksiyona parastinê ya rastîn, dema berdana kurt, û kapasîteya şikestê ya bilind, hêjmara piçûk jî heye. Ew bi berfirehî di nav û bargiraniya pêwendker, guhêrbar, û amûrên elektrîkê de tê bikar anîn.

Bi CDADA re têkilî daynin û me wekî hilberînerê xwe hilbijêrin, em dikarin karûbarên OEM / ODM pêşkêşî bikin.

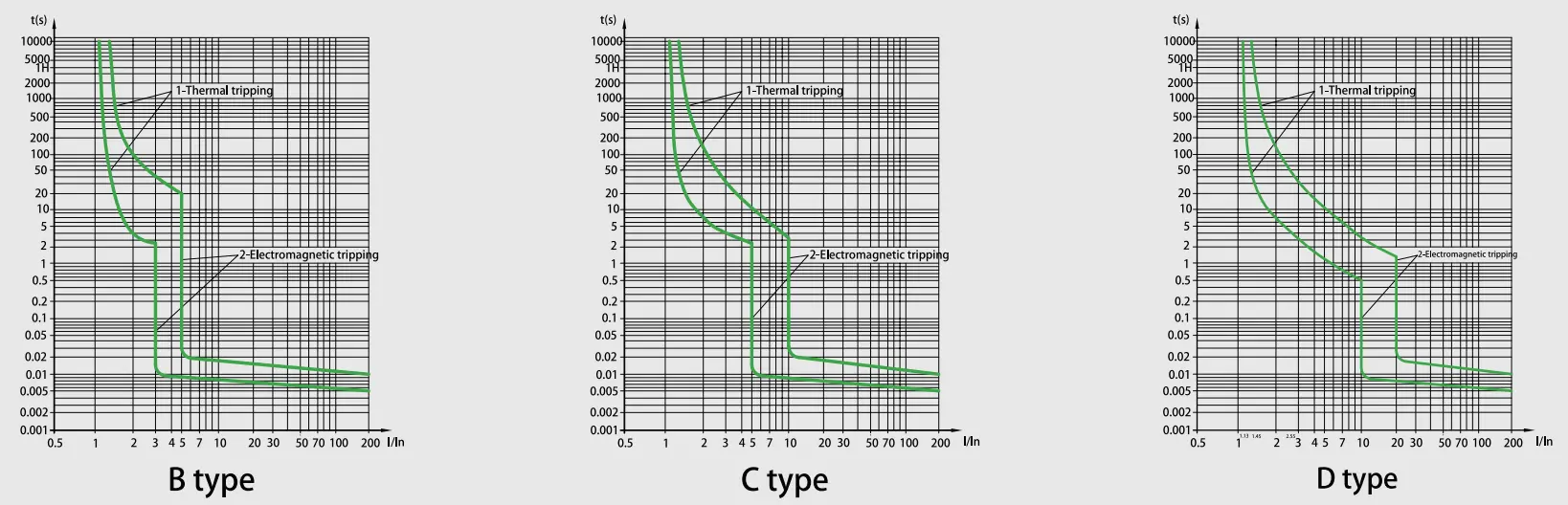

Curve Karakterîstîk

Specification Teknîkî

ALF-63N/H Series 6KA 10kA Circuit Breaker
Rêzan	EN/IEC60898-1
Kapasîteya şikandinê (kA)	6,10
Parastinî	Li dijî bargiraniya zêde û kurtê
Rêjeya niha (A) In	1,2,3,4,6,10,13,16,20,25,32,40,50,63
Voltaja binavkirî (V)	1PAC 230/400,240/415
	1P+N,2P,3P,3P+N,4PAC400/415
voltaja berxwedêra impulsa binavkirî Uimp(kV)	4
Voltaja însulasyonê ya binavkirî Ui(V)	500
Kaseya sînorkirina enerjiyê	3
Germahiya hawirdorê (℃)	-25~+40,Max.95% humidity
Sînorê xebitandina termal	1.13xln Di nav saetekê de rê naçe
	1,45xIn Di nav saetekê de Diçe
Operasyona Magnertic	B:(3-5)xIn,C:(5-10)xIn,D:(10-20)xIn
Hejmara polên	1P,1P+N,2P,3P,3P+N û 4P
Cureyê rêwîtiyê	Serbestberdana termal / magnetîkî
Kapasîteya termînalê	16mm² maqûl an 25mm² hişk heya nirxa 25A
	25mm² maqûl an 35mm² hişk ji nirxên 32A heta 63A
Dereceya parastinê	IP20
Lêkirinî	Li ser rêça DIN-ê 35 mm tê danîn
Berî	17,8mm per pole

Taybetmendiya serbestberdana şikestê

NA.	Rêjeya niha ya serbestberdanê (A)	Rewşa destpêkê	Ceribandina niha	Dema diyarkirî	Encama ku were bidestxistin	Remarks
1	1-63	dewleta sar	1.13In	t≤1h	Non-trip
2	1-63	li ser testa berê	1,45ln	t<1h	gerr	Di 5s de bi domdarî nirxa diyarkirî saz dike
3	Di≤32	dewleta sar	2.55In	1s	gerr
	Di>32
4	1-63	dewleta sar	3In	t≤0.1s	Non-trip	Tîpa B
			5In	t<0.1s	gerr	Tîpa B
			5 Di 10ln	t≤0.1s	Non-trip	C type
			10In	t<0.1s	gerr	C type
			20ln	t≤0.1s	Non-trip	Tîpa D
				t<0.1s	gerr	Tîpa D

Berxwedan (Operasyon)

Liq	Operasyona Cycles	Frekansa operasyonê	Rêjeya niha
Berxwedana elektrîkê	4000	240/h	1-32
		120/h	40-63
Berxwedana mekanîkî	10000	240/h	1-63

Features

★ Kapasîteya Şikestina Kurte-Circuit Ultra-High

Teknolojiya kontrolkirina arkê ya pêşkeftî li gorî standardên pîşesaziyê kapasîteya qutbûnê ya bilindtir digihîje, ji bo pergalên elektrîkê yên pola pîşesaziyê di bin şert û mercên xeletiya giran de parastina pêbawer peyda dike.

★ Navbera Girêdana Dual-Mode

Sêwirana termînalê ya hîbrid a yekbûyî hem girêdana otobusê ya hişk û hem jî girtina kabloya maqûl piştgirî dike, bi senaryoyên cîhêreng ên sazkirinê re adaptasyona bê amûr dike û dema ku dema têlkirinê 40% kêm dike.

★ Mekanîzmaya Depokirina Enerjiyê ya Ji bo Dirêjbûnê

Pergala xebitandinê ya bi alîkariya biharê ya bi bîhnfirehiya 10,000 çerxên mekanîkî, ku teknolojiya cil-tezmînatê vedihewîne.

★ Pêvek Pêkhatî ya Pêşketî

bi taybetmendiyên navdar-paşgir, berxwedêr li hember germê, û îspat-delîlên jûreyên vemirandina kemerê yên yekbûyî yên ji bo bûyerên xeletiyê hene.

★ Topolojiya Sînora-Dînamîk a Niha

Tepeserkirina enerjiyê ya aqilmend 65-80% pêlên xeletiyê kêm dike û xweşbîniya taybetmendiya cîhaza jêrîn bi 30% potansiyela kêmkirina lêçûna pergalê ya giştî re dike.

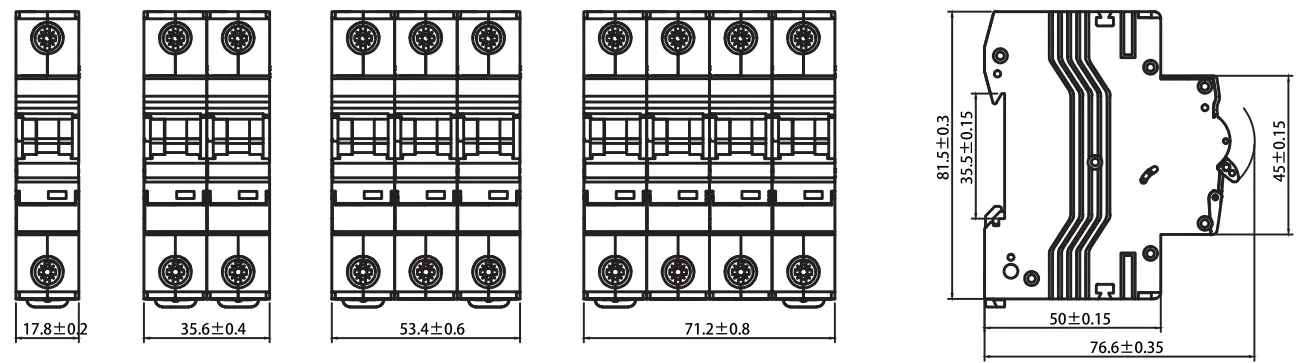

Pîvana nexşeyê

Senaryoyên Serîlêdanê

★ Niştecîh: Ji bo ewlehiya malê yekîneyên xerîdar û panelên belavkirinê.

★ Pîşesazî: Parastina peyker, guhêrbar, û amûrên elektrîkê yên giran.

★ Bazirganî: Avahiyên ofîsê û navendên danûstendinê yên ku pêbaweriya pir-şikestî hewce dikin.

Kontrola Kalîteyê & Testkirina Standard

★ Her CDADA MCB di ceribandinek hişk de derbas dibe da ku lihevhatina bi IEC60898-1 re piştrast bike:

★ Testa Germiya Germiyê: Li 1.13In (ne-rêwît) û 1.45In (rêwîtiyek di nav 1 saetê de) verast kirin.

★ Testa Rêvekirina Magnetic: Ji bo taybetmendiyên B, C, û D ceribandina berdana rastîn.

★ Berxwedana Elektrîkê: Ji bo 4,000 çerxên operasyonê hatine ceribandin.

★ Berxwedana Mekanîkî: Ji bo 10,000 dewreyan verast kirin.

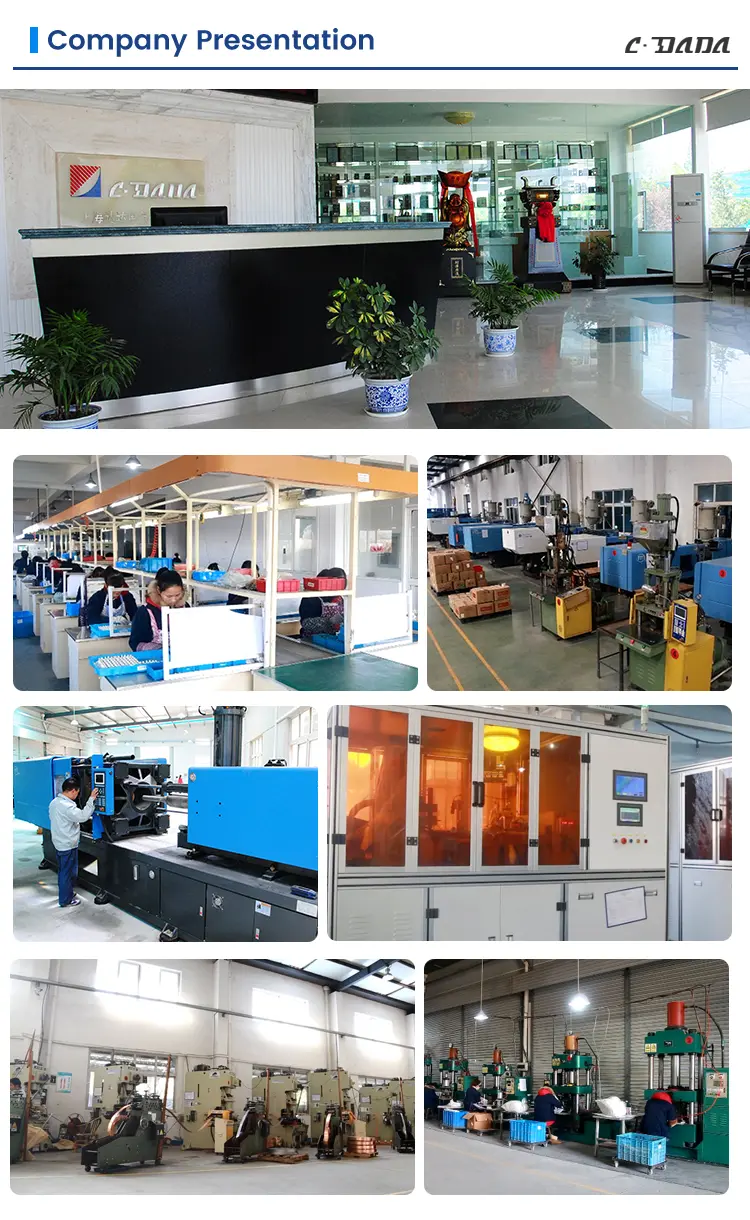

Hêza & Piştgiriya Fabrîkê
