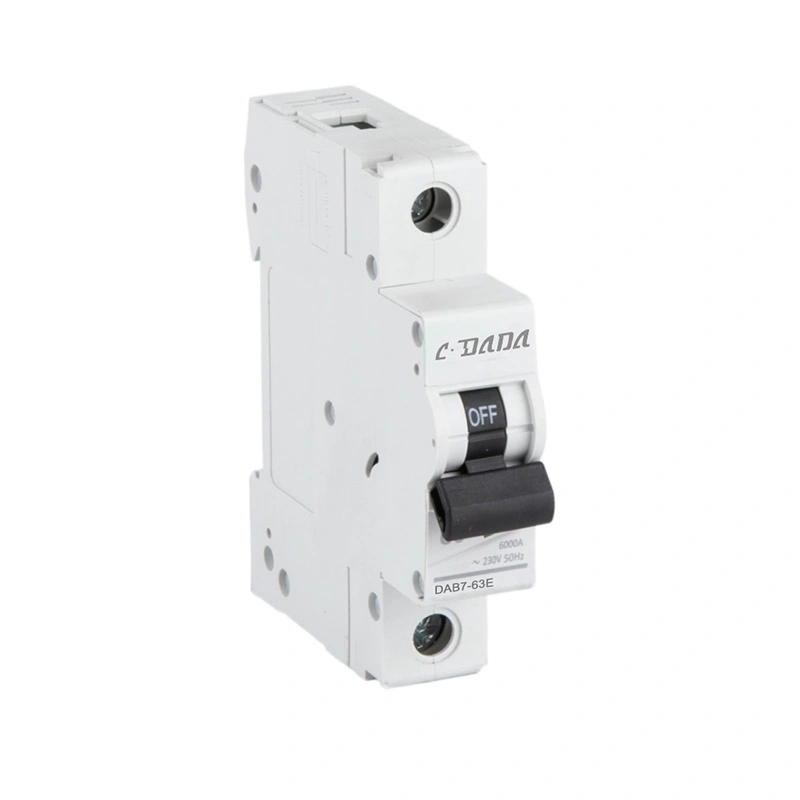

1P 6kA AC Miniature Circuit Breaker
Model:CDADA Series AC MCB
Xwe bi CDADA re têkilî daynin, û 1P 6kA Circuit Circuit Breaker meya 1P 6kA AC bi bihayê rasterast a fabrîkî bistînin, ku bi sêwirana DIN-hesinî ya kompakt ve bargiraniya pêbawer û parastina dorhêla kurt peyda dike. Ev hilber bi rêkûpêk termal-magnetîk û nîşana zelal a statûyê vedihewîne, sazkirin û domandin hêsan e. Ew performansa domdar ji bo şebekeyên bazirganî yên niştecîh û sivik peyda dike, dabînkirina hêzê ya ewle bi jiyana karûbarê dirêj re peyda dike.
CDADA 1P 6kA Circuit Circuit Breaker AC Miniature Circuit Breaker şkestinek mînîature ya yek-pol-kalîte ye ku ji bo pergalên voltaja kêm AC hatî çêkirin. Ew parastina pêbawer li dijî bargiran û dorhêlên kurt peyda dike, bi bandor çerxên elektrîkê û alavên girêdayî diparêze. Li gorî standardên hişk ên navneteweyî hatî çêkirin, ev AC MCB ji bo belavker, OEM û peymankarên elektrîkê yên ku li çareseriyên parastinê yên domdar, lêçûn-bandor digerin îdeal e.
Taybetmendî & Awantajên Hilberê
★ Sêwirana Tevlihevî: Struktura teserûfa cîhê ku ji bo panelên belavkirina standard maqûl e
★ Kapasîteya Şikestinê ya Bilind: 6kA kapasîteya qutkirina dorhêla kurt ji bo ewlehiya zêde
★ Rêwîtiya Rastî: Yekîneya gera termal-magnetîk ji bargiraniya rast û parastina kurt-kurt misoger dike
★ Nîşana Rewşa Paqij: Pencereya ON/OFF ya xuyayî ji bo verastkirina statûya çerxa bilez
★ Têlkirina Ewle: Termînalên kalîteya bilind bi pêwendiya domdar, berxwedana têkiliyê kêm dike
★ Avakirina Durable: Xaniyê flame-retardant bi berxwedana germahiya bilind
★ Sazkirina Hêsan: Ji bo kombûna bilez çîyayê DIN-rail 35mm standard
★ Qalîteya pêbawer: 100% vekolîna tevahî berî barkirinê, performansa domdar
Applications
★ CDADA 1P 6kA AC Miniature Circuit Breaker bi berfirehî tê bikar anîn:
★ Avahiyên niştecîh, apartman û vîlla
★ Avahiyên ofîsê, navendên danûstendinê û tesîsên bazirganî
★ Atolyeyên pîşesaziyê yên sivik û nebatên hilberînê
★ navendên danûstendinê, otêl û xwaringeh
★ Tesîsên giştî û projeyên binesaziyê
★ Derdorên ronahiyê û parastina alavên hêza piçûk
Parametreyên Teknîkî
|
Şanî |
Specification |
|
Cins |
CDADA Series AC MCB |
|
Rêzan |
IEC60898 |
|
Awa |
AC MCB (Çerkeşkera Minîature) |
|
Poles |

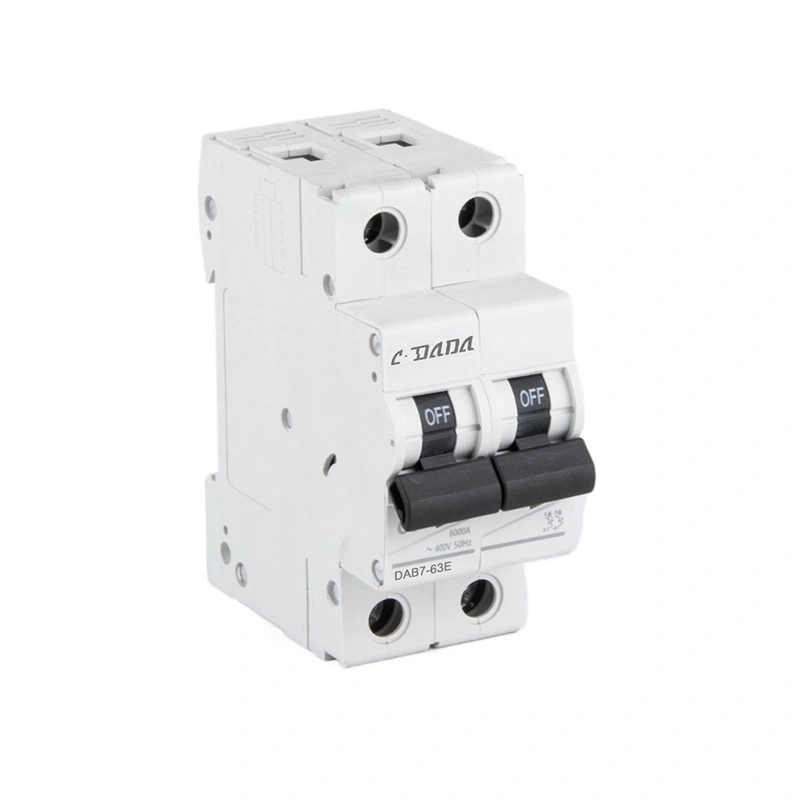

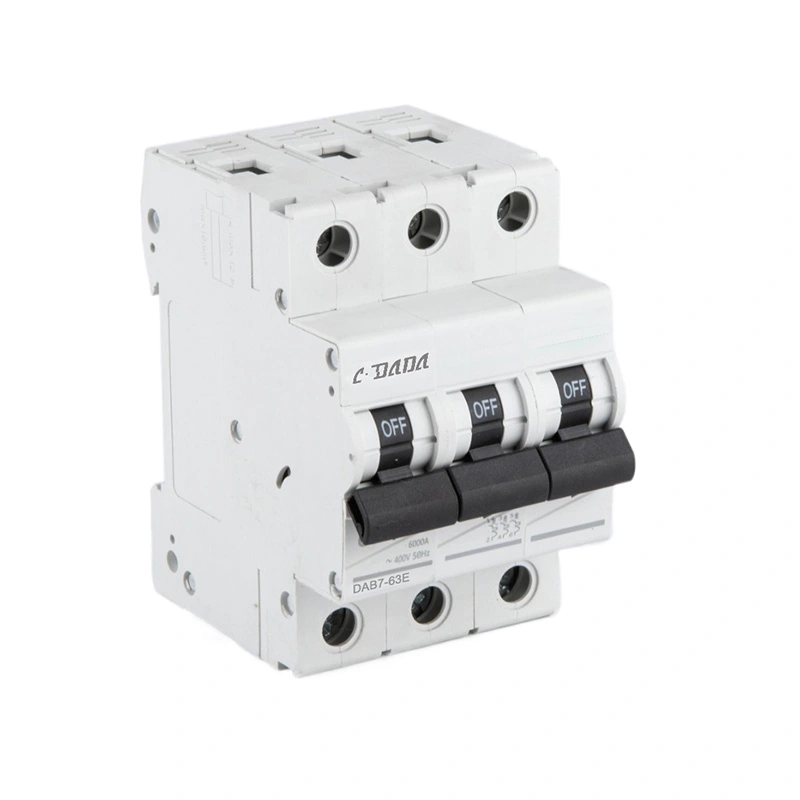

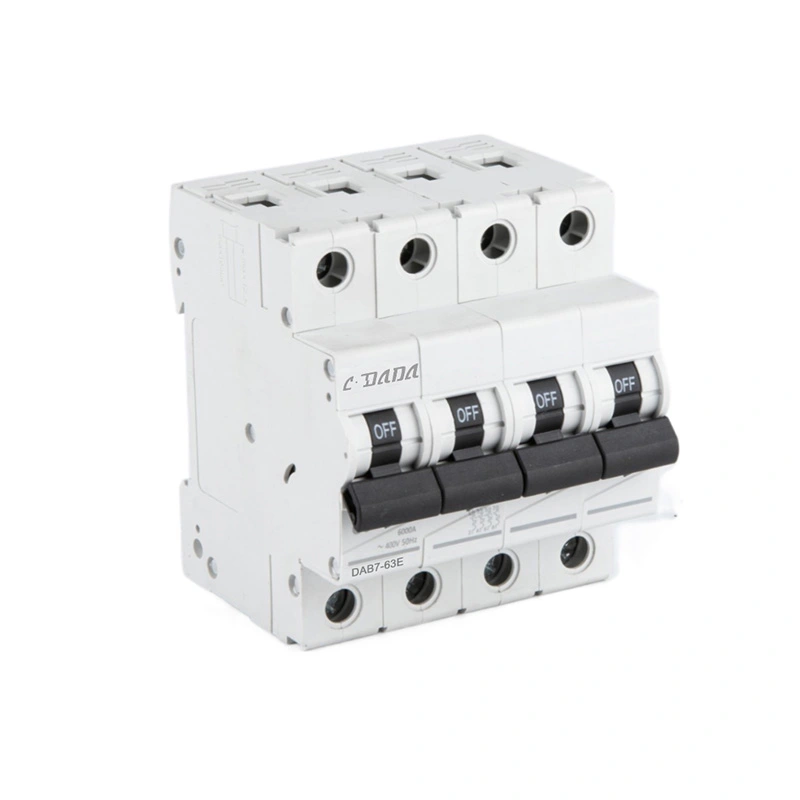

1P,2P,3P,4P |
|
Şikandina Capacity |
6kA |
|
Rated Current |
1A, 2A, 4A, 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A |
|
Tripping Curve |
B, C, D (vebijarkî) |
|
Voltaja binavkirî |
AC 230V, 400V |
|
Insulasyona Voltage |
600V |
|
Voltaja Impulse |
6kV |
|
Dereceya Parastinê |
IP20 |
|
Lêkirinî |
35mm DIN Rail |
|
Germahiya xebitandinê |
-5℃ ~ +40℃ |
|
Jiyana Mekanîkî |
≥20,000 operasyon |
|
Jiyana Elektrîkê |
≥4,000 operasyon (bi rêjeya niha) |
|
Compliance Standards |
IEC60898-1, IEC60898-2 |
Pîvanên Outline
★ Firehbûn: 17.8mm per polê (pîvana yek-polek standard)
★ Bilindahî: Nêzîkî 85-92mm (li gorî pîvana heyî diguhere)
★ Kûrahî: Nêzîkî 68-72mm
★ Kapasîteya Têlê: 1,5-16mm² kabloya sifir a nerm an hişk
★ Lihevhatina Standard: Li hemî pergalên rêhesinê yên 35mm DIN (TS35/7.5, TS35/15)
IEC 60898-1

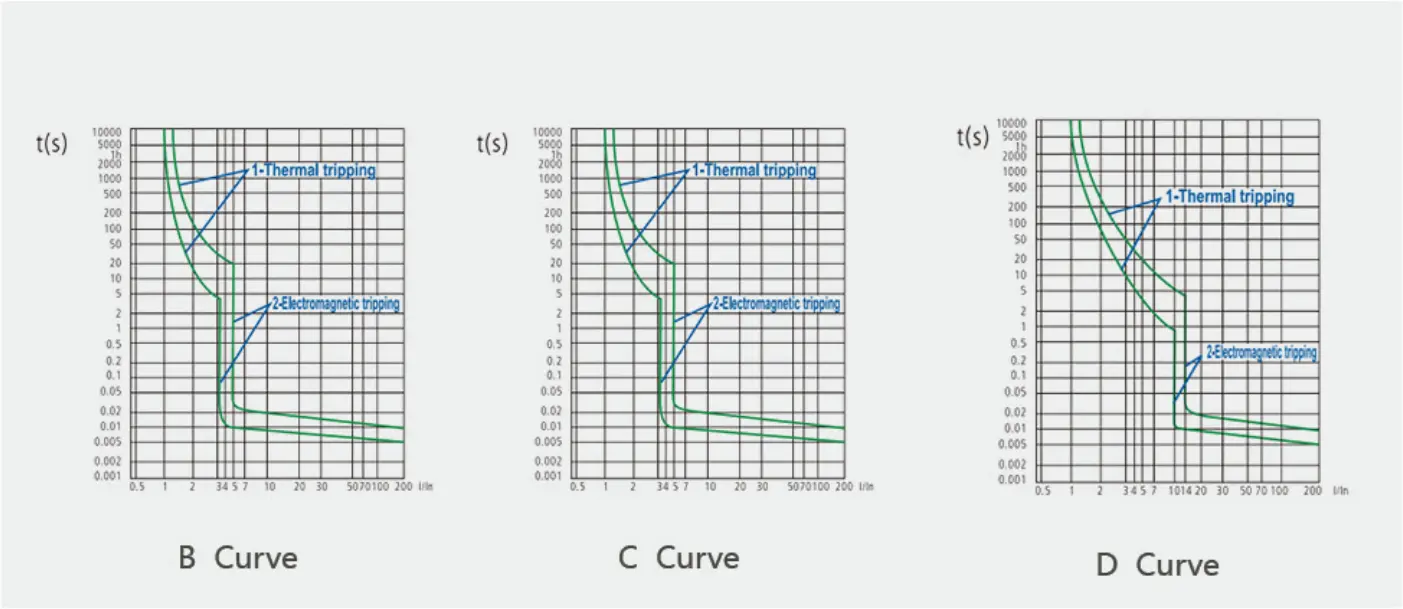

Release Magnetic
Dema ku çerxeke kurt çêdibe, bi lez û bez ji hêla magnetek bi navika hesinî ve tê kişandin. Li gorî standarda 1EC60898, ev hilber dikare sê celeb were dabeş kirin: B, C, û D.
|
|
Ceribandina niha |
Dema rêwîtiyê |
Applications |
|
B Curve |
3ln 5ln |
0.1 |
Tîpa B tenê ji bo barkirinên çalak derbasdar e: -Serheba elektrîk-Serbajma avê-Furmeya elektrîk |
|
C Curve |
5In 10ln |
0.1 |
Tîpa C ji bo barkirinên asayî maqûl e: -Çanda -Socketa elektrîkê - Motora hêza piçûk |
|
D Curve |
10ln 20In |
0.1 |
Kontrolkirin û parastina çerxên bi herikîna bilez a tavilê (motorên mezin) |
Serbestberdana Termal
●Dema ku di çerçoveyê de bargiraniyek çêbibe, wê şibaka bimetalîkî ya şkestêrê ji ber germê biqelişe, dibe sedema ku têkilî qut bibin û di encamê de qutbûna termal çêbibe;
● Standarda IEC-ê ji bo herikên cûda yên zêde barkirinê rêza dema rêvekirinê diyar dike;
● Germahiya hawîrdora ceribandina referansê 30 °C ye.
|
Ceribandina niha |
Dema rêwîtiyê |
|
1.13ln |
t z 1h (di ≦ 63A de) |
|
1,45ln |
t<1h (Di ≦ 63A de) |
|
2,55ln |
1s<1s<60s(Di≤32A)1s |

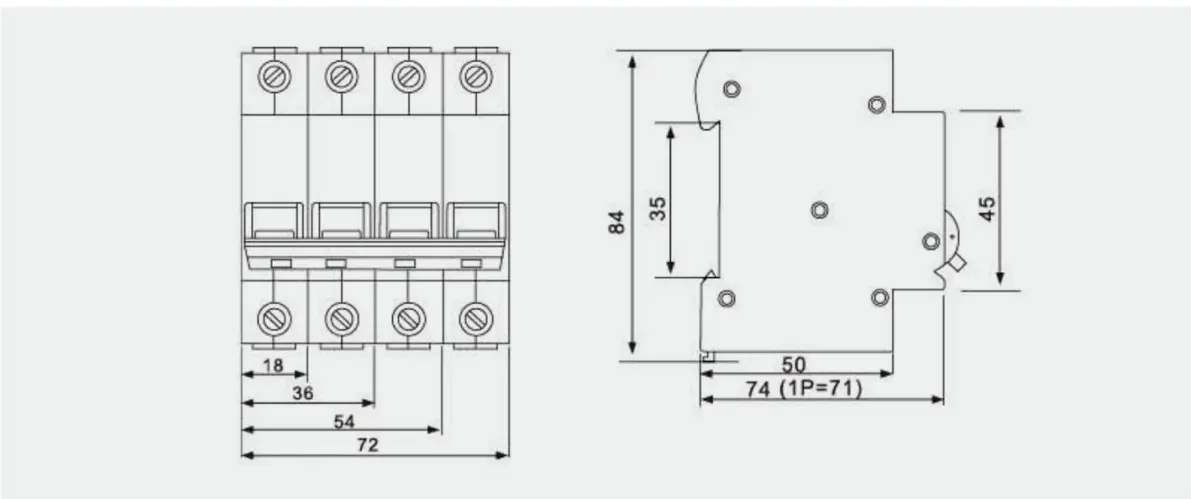

● Pîvanên hilber û sazkirinê (MM)
Hilber li ser rêgezek rêber bi kapasîteya pêwendiya herî zêde ya 25 mm ve hatî danîn2.
Kontrola Kalîteyê
★ ISO9001 Hilberîna Certified: Pergala rêveberiya kalîteyê ya hişk li seranserê hilberînê
★ Testkirina Berfireh: 100% teftîşê di nav de taybetmendiyên rêvekirinê, bilindbûna germahiyê û ceribandinên voltê
★ Hilberîna Navmalî: 90% ji hêmanên sereke ji bo hevgirtina kalîteyê di hundurê hundurê de têne çêkirin
★ Testkirina Jîngehê: Operasyona germahiya bilind / nizm, verastkirina berxwedana nermbûnê
★ Piştrastkirina pêbaweriyê: Ji bo dirêjkirina jiyana karûbarê ceribandina domdariya dirêj-dirêj
Packaging & Shipping
★ Standard Export Packaging: Kartonên korîkirî yên bi parastinê
★ Etîketkirina Paqij: Hejmara modelê, nirxa heyî, hejmartina pola, hejmar û agahdariya pejirandinê
★ Pakêkirina Parastinê: qutiya komê ji bo 12 yekîneyan ji bo pêşîgirtina zirarê di dema derbasbûnê de
★ Vebijarkên barkirinê: Ji bo veguhestina deryayî, hewa û bejahî minasib; ji bo barkirina mezin heye
★ Packaging Custom: Vebijarkên pakkirinê yên OEM ji bo hevkarên marqeyê hene
Dozên Serkeftina Mişterî
★ CDADA 1P 6kA AC Miniature Circuit Breaker bi xerîdarên li çaraliyê cîhanê re hevkariyek demdirêj saz kiriye:
★ Projeyên Niştecîbûnê: Ji pêşdebirên xaniyan re li Asyaya Başûr-rojhilatê, Rojhilata Navîn û Amerîkaya Başûr têne peyda kirin
★ Sazkirinên Bazirganî: Ji bo projeyên avahiyên bazirganî bi peymankarên elektrîkê yên li Ewropa, Afrîka û Asyayê re hevkarî kirin
★ Hevkariya OEM: Ji bo nîşankirina taybet û çareseriyên xwerû bi markayên elektrîkê yên cîhanî re hevkarî kirin
★ Serlêdanên Pîşesaziyê: Ji bo parastina makîne û amûran ji dezgehên hilberînê re têne peyda kirin
★ Torên Belavker: Bi belavkerên herêmî re li zêdetirî 30 welatan dixebitin ku bi bazara herêmî re hevdîtin bikin
