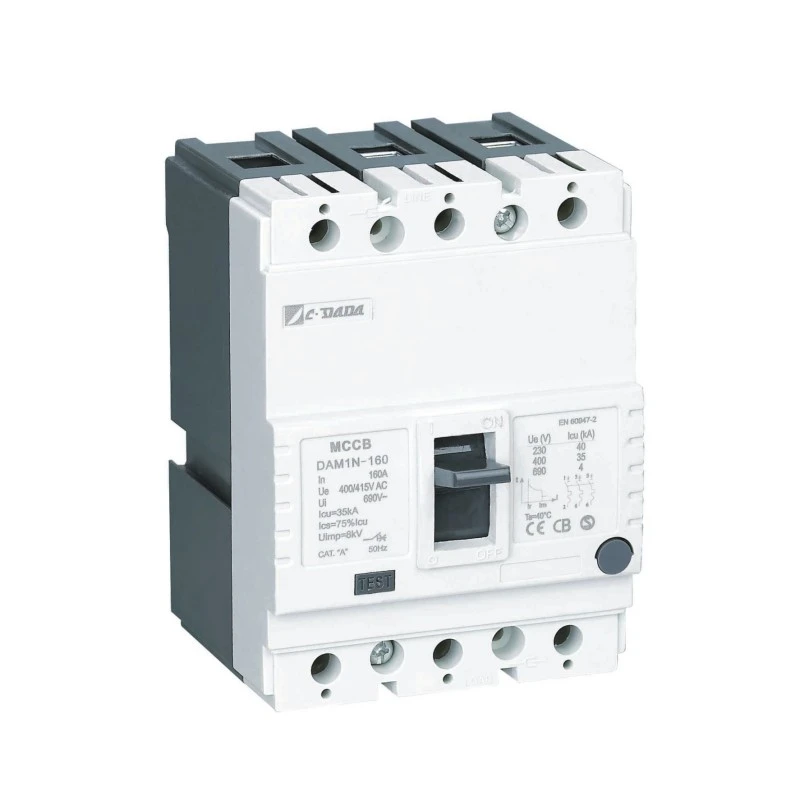

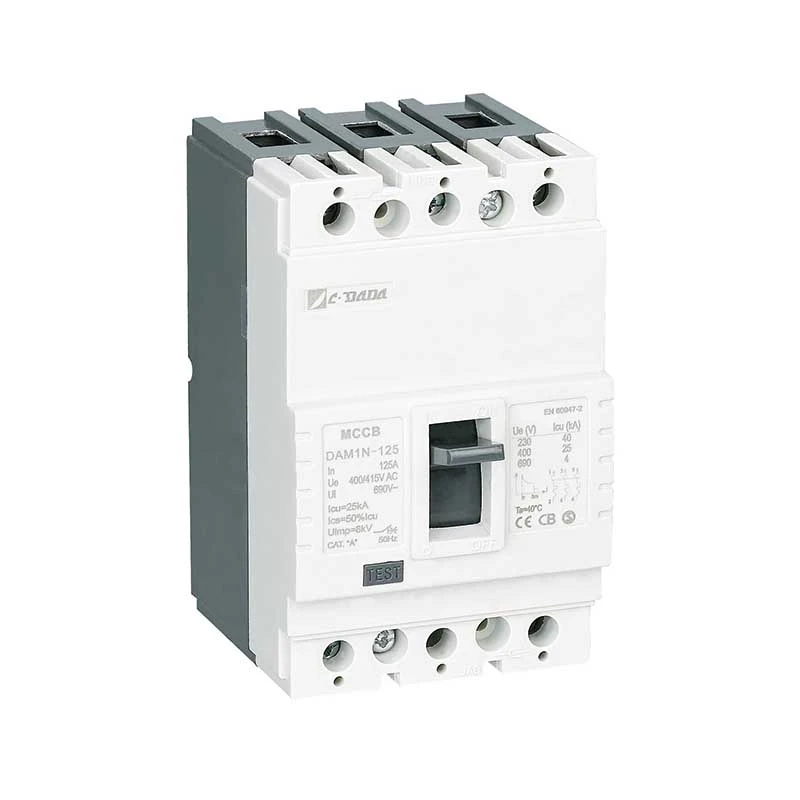

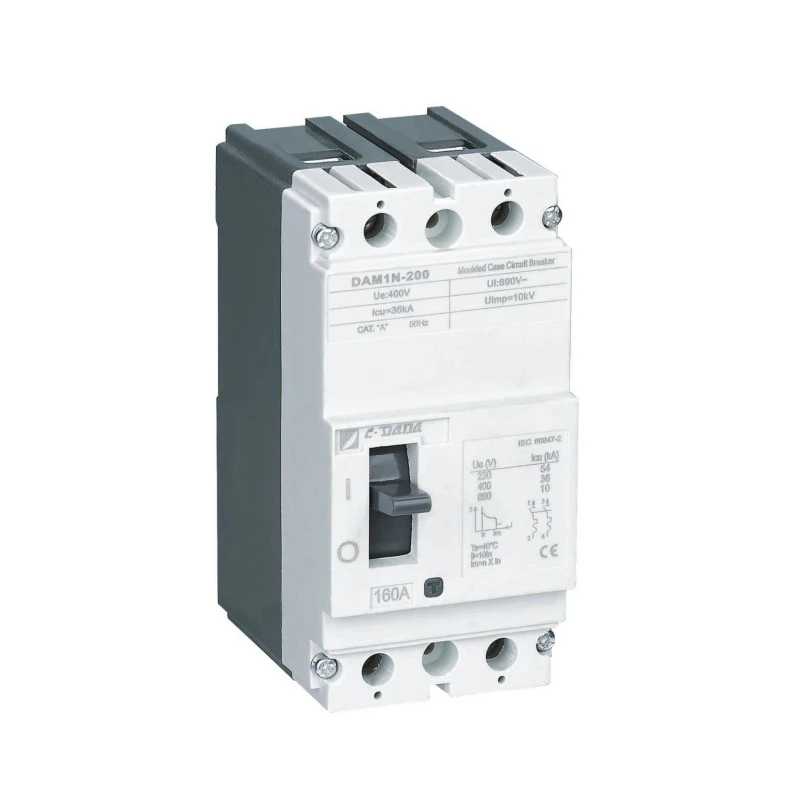

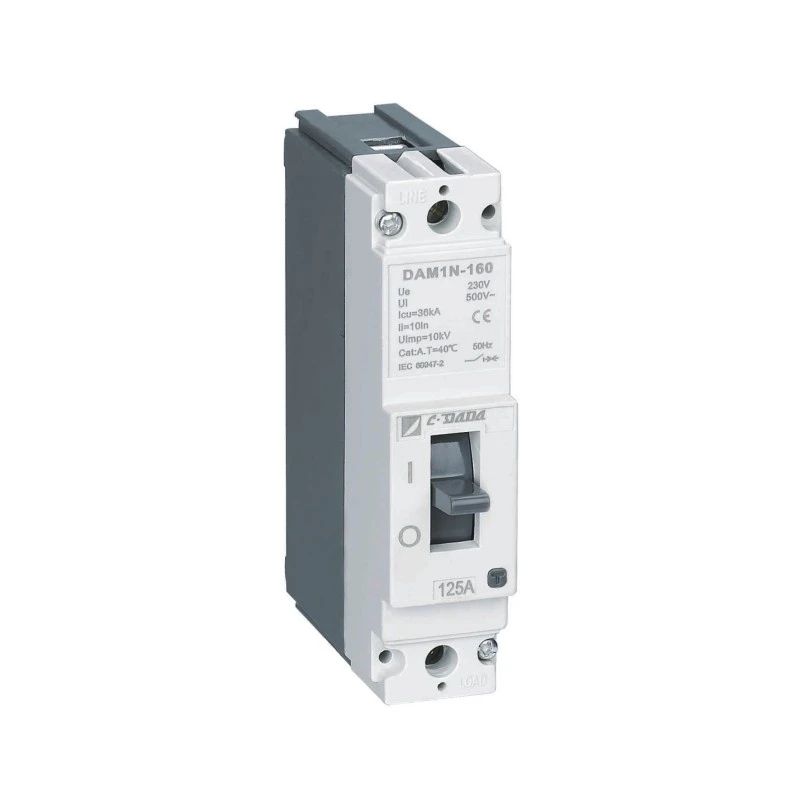

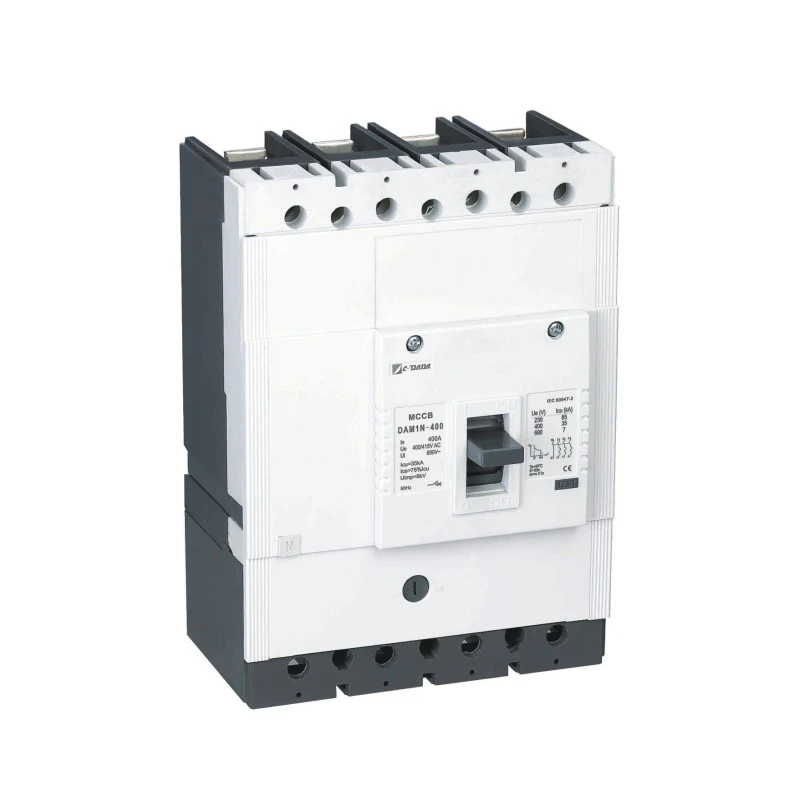

Fixed Type Molded Case Circuit Breaker

CDADA Circuit Breaker (MCCB) Rêzeya DAM1 hewcedariyên her serîlêdanê peyda dike, ji bikarhênerên piçûk bigire heya veguherîna pîşesaziyê û sazkirina belavkirinê.

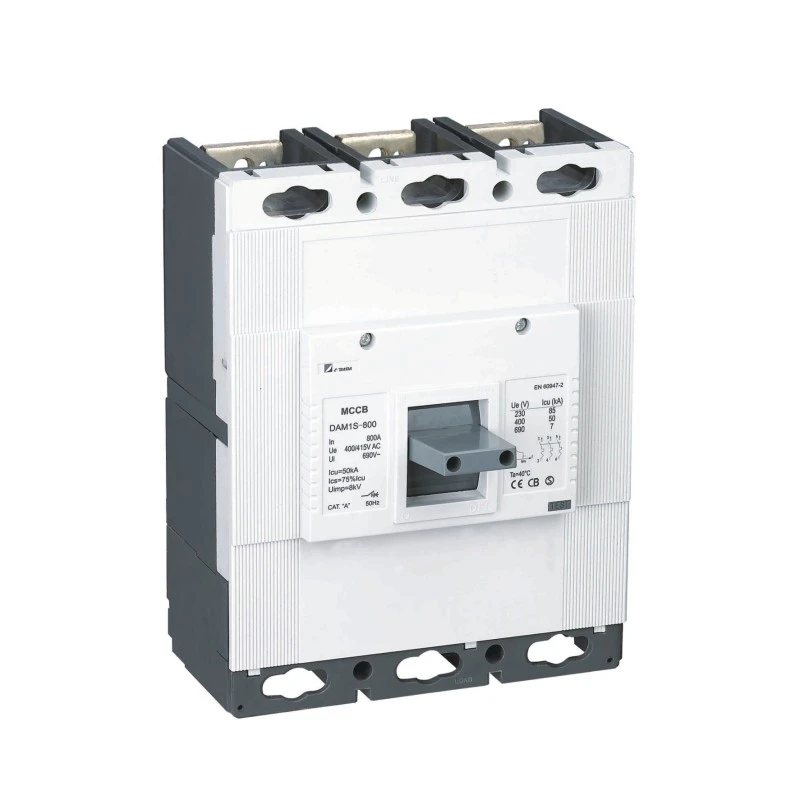

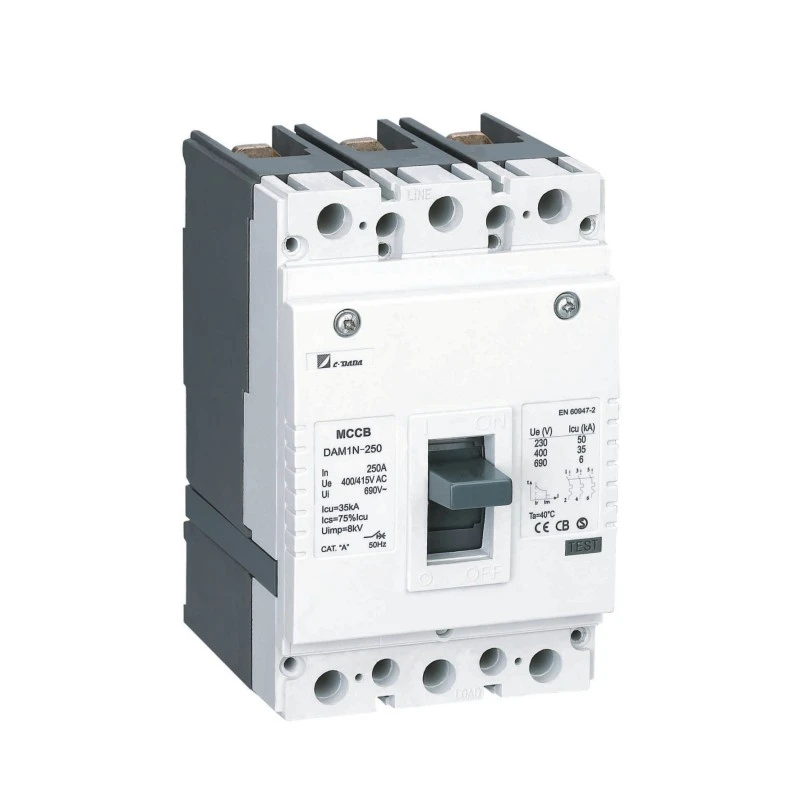

Rêzeya DAM1 xwedan heft mezinahiyên çarçove ye, heya 1600A, şikestina kapasîteya heya 100 kA, voltaja xebitandinê heya 1000 Volt, bi hêsanî cûrbecûr hewcedariyên berfireh ên elektrîkî û mekanîkî peyda dike, cûrbecûr çareseriyên sazkirinê peyda dike da ku hewcedariyên her pergala hêzê zêde bike.

Bi pejirandina gerdûnî KEMA, ASTA, SEMKO, CB, CE, ROHS; DAM1 ji bo nebatên amûrên elektrîkê yên cîhanê û OEM bijareya çêtirîn e.

Specifications Key

Parametreyên elektrîkê yên DAM1 MCCB şikestî ya qezayê

● Testa Icu: O-t-CO (O: Manevraya vekirî, CO: Manevraya Girtî-Vekirî, t: Demjimêra li bendê)

● Ics: O-t-CO-t-CO test (O: manevraya vekirî, CO: manevraya nêzîk-vekirî, t: dirêjahiya li bendê)

★  ON/I Position: Ew destnîşan dike ku têkiliyên şikestî girtî ne. Di vê pozîsyonê de, levera şikestinê di pozîsyona jorîn de ye

★ Helwesta TRIP: Nîşan dide ku şkestin ji ber her têkçûnekê (ji ser barkirin an dorvegera kurt) vekirî ye. Di vê rewşê de, levera şikestinê di pozîsyona navîn de di navbera pozîsyonên ON û OFF de ye. Ji bo ku vekêşana ku di pozîsyona rêwîtiyê de ye, bixin rewşa ON; wek ku bi nîşana OFF tê xuyang kirin, levera şikestê ber bi jêr ve bikşînin

Dê şikestî bi dengê "klîk" were danîn. Piştî wê, lebê bikişîne wekî ku bi nîşana ON tê xuyang kirin da ku şikestê bigire.

★ OFF/0 Position: Ew destnîşan dike ku têkiliyên şikestî vekirî ne. Bi vî rengî, levera şikestinê di pozîsyona jêrîn de ye.

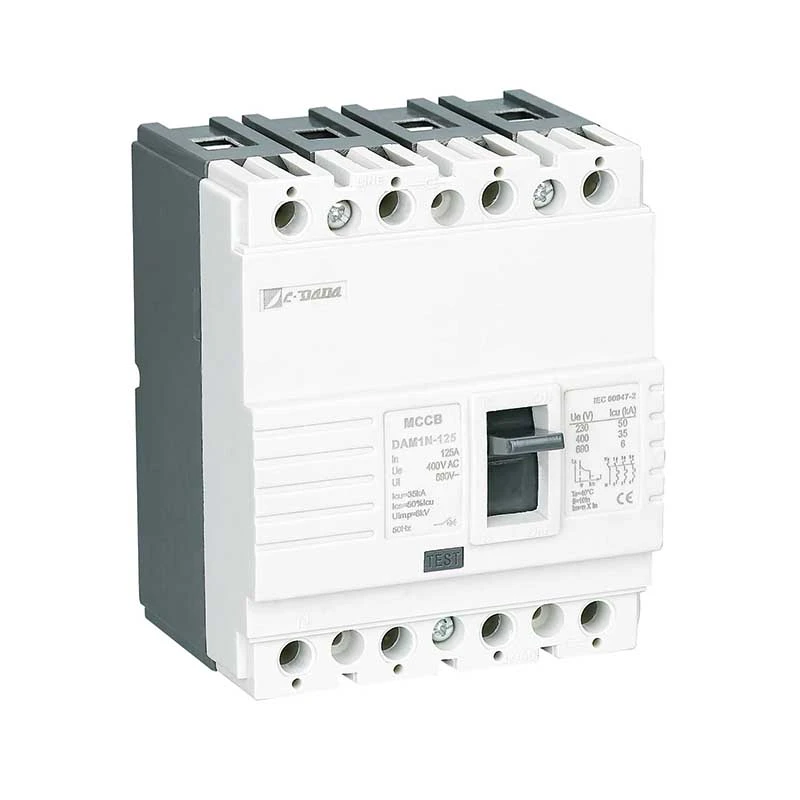

Parametreyên fizîkî yên DAM1-125 MCCB şikestî ya qaçaxçêker

Prensîba Xebatê & Mekanîzmaya Parastinê

★ Parastina Termal (Zêdebar)

Rêza bimetalîk dema ku bi herikîna zêde ya domdar tê germ kirin (> herika binavkirî) diqelişe. Leza çewisandinê bi mezinahiya heyî re têkildar e - misogerkirina gerîdeya berevajî-demê ya ku tevgera termal a kabloyê teqlîd dike, dema ku amûran diparêze rê li rêwîtiyên aciziyê digire.

★ Parastina Magnetîk (Circuit Kurt)

Di dema danûstendinek kurt de (mînak, qonax-faz an qonax-erd), zevîyek magnetîkî ya bilind tavilê pêlava solenoidê dikişîne, mekanîzmaya lêdanê di nav milliseconan de berdide - berî ku zirara termal çêbibe, nihaya xeletiyê qut dike.

avantajên Product

★ Laş û pêçek:

Li gorî standarda EN 60512-20-2, rezîla polesterê ya fiber-camê wekî laş û materyalê sergirtî hatî bikar anîn. Ev materyal, ku di edebiyatê de jê re BMC (Bulk Molding Compound) tê gotin, ji ber nirxên elektrîkî û mekanîkî yên bilind tê tercîh kirin û dikare li germahiya 160℃ domdar li ber xwe bide. Materyalên BMC dema ku bi têl re di germahiya 960℃ de li gorî IEC 695-2-1 têkiliyek dişewite.

Bimetal: Bimetal maddeyek e ku ji berhevkirina du metalên plakaya ku bi rêjeyên dirêjkirina cûda li hember germê pêk tê. Hêza ku di nav şikestê re derbas dibe bimetal germ dike. Ji ber bandora vê germê. bimetal ber bi plakaya kêm-dirêj dibe. Ji ber ku her ku kaniya ku di şikestê re derbas dibe zêde dibe, germahî zêde dibe, bimetal zêdetir tê germkirin û zêdetir diqelişe. Bi vî rengî, ew mekanîzmaya vebûnê kontrol dike da ku şikestê veke.

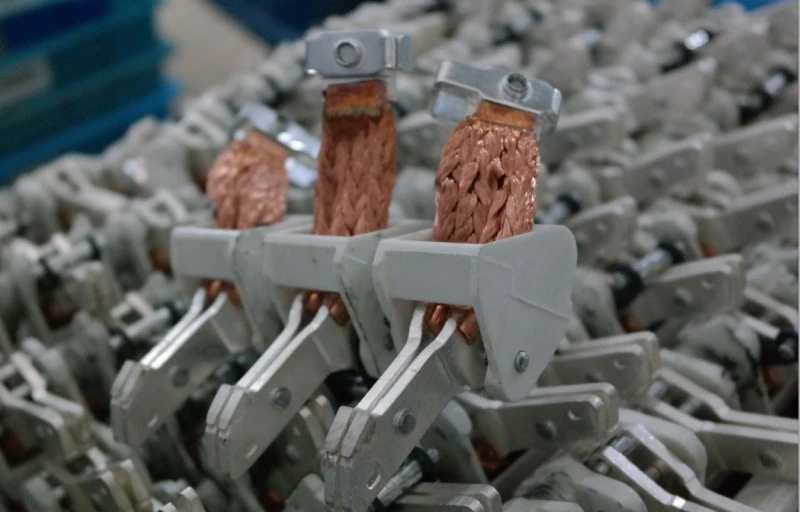

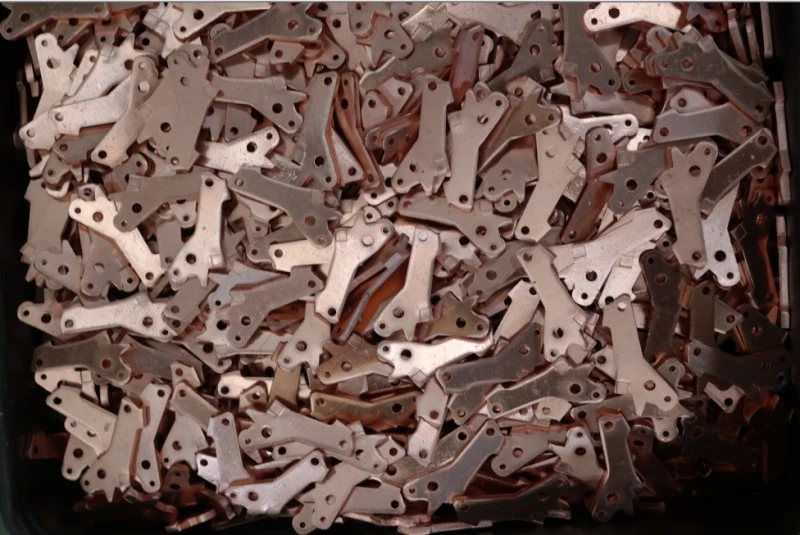

★ Têkilî:

Têkiliya pêwendiyê ji bo şikestanan bi berçavgirtina nirxên heyî yên şikestî û hilgirtî û çêkirinê tê destnîşankirin. Bi gelemperî têkiliyên zîv, grafît, nîkel, alema wolfram di şikandinan de têne bikar anîn. Strukturek şêlandî di pêwendiyan de hatî peyda kirin. Bi vî rengî, di her vebûn-girtinê de, pêwendiyên aligirên şilandî û hişk li ser têkiliyên sabît ên nerm cîh digirin.

Bi vî rengî, berxwedana herî hindik tê misoger kirin. Têkiliya tevgerîn divê têkiliya sabît pir baş bikeve da ku berxwedana têkiliyek kêm hebe. Lêbelê, hêza zexta pêwendiya zêde dibe sedema zirara têkiliyan di demek kurttir de ji normalê. Alavên pêwendiyê ji bo vebûn-girtina saxlem pir girîng in.

★ Hucreya Vemirandinê ya Arc (Veqetandin):

Veqetandî ji bo vemirandina kevana ku di dema xebitandina şkestêra ku di bin enerjiyê de dixebitî pêk tê têne bikar anîn. Dema ku têkiliya tevgerî ji têkiliya sabît tê veqetandin, herikîna di navbera têkiliyan de demekî berdewam dike û jê re arc tê gotin. Divê ev kemer di demek pir kin de ji holê rabe.

★ Vemirandina Arc:

Arc ji ber qada magnetîkî ya ku li dora arkê hatî çêkirin ber bi veqetankeran ve tê kişandin. Bi vî rengî, arc tê dirêj kirin û di navbera lewheyên veqetandî de zirav û qut dibe (Wêne-5). Ji ber taybetmendiya maddeya ku li ser dîwarên kêlekê yên veqetankeran tê bikar anîn, ji ber germahiya zêde ya ji ber kemerê gazek derdikeve. Vê gazê bandorek girîng li ser tunebûna arkê dike.

Bikaranînî

CDADA DAM1 Circuit Breaker (MCCB) di nav binesaziya krîtîk de pêbawer e:

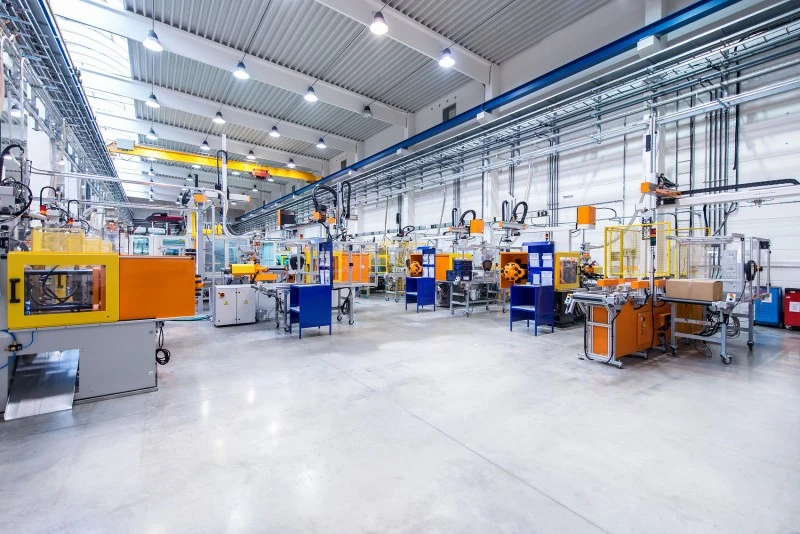

★ Pîşesazî: Kargehên pola, platformên neft û gazê, kargehên kîmyewî

★ Tenduristî: Lijneyên sereke û jêr-belavkirina nexweşxaneyê

★ Veguhastin: Nîşana rêhesin, pergalên bagajên balafirgehê

★ Bazirganî: Ezmanan, navendên daneyê, navendên danûstendinê, navendên kongreyê

★ Cihên Giştî: Şano, stadyûm, avahiyên hikûmetê

Sazkirin & Awantajên Maintenance

★ Yekbûna hêsan:

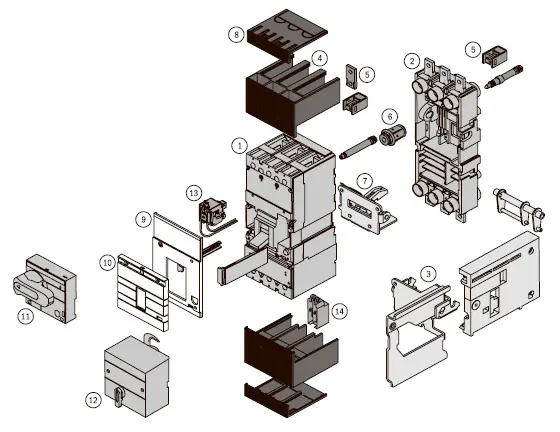

Kit standard otobus, astengên qonaxê, û hardware vedihewîne

Alavên vebijarkî: Têkiliyên alarmê, berdanên şunt / voltajê, mekanîzmayên xebitandina elektrîkê

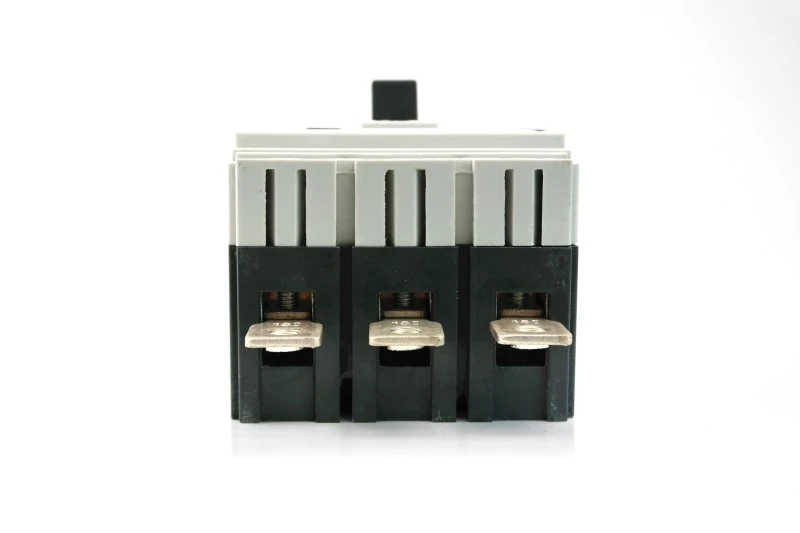

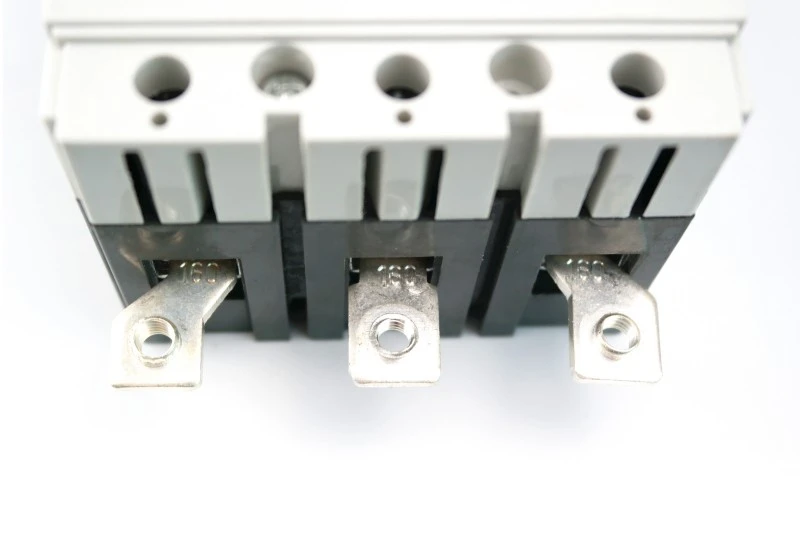

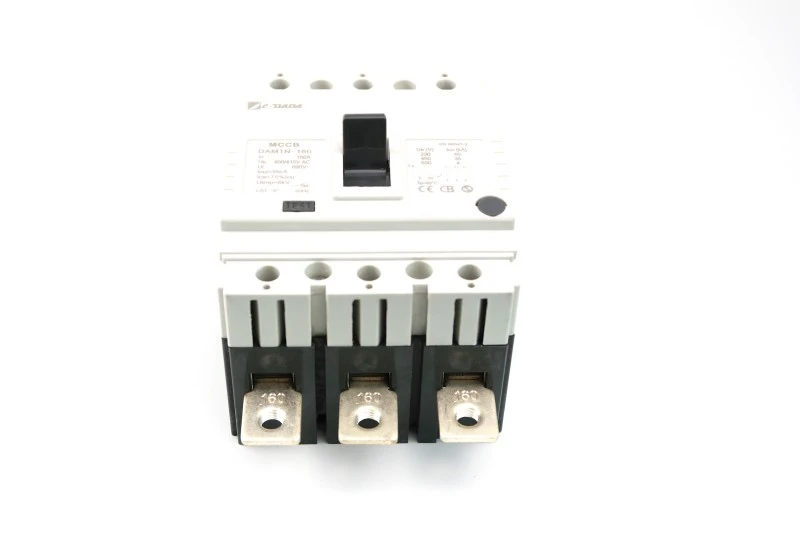

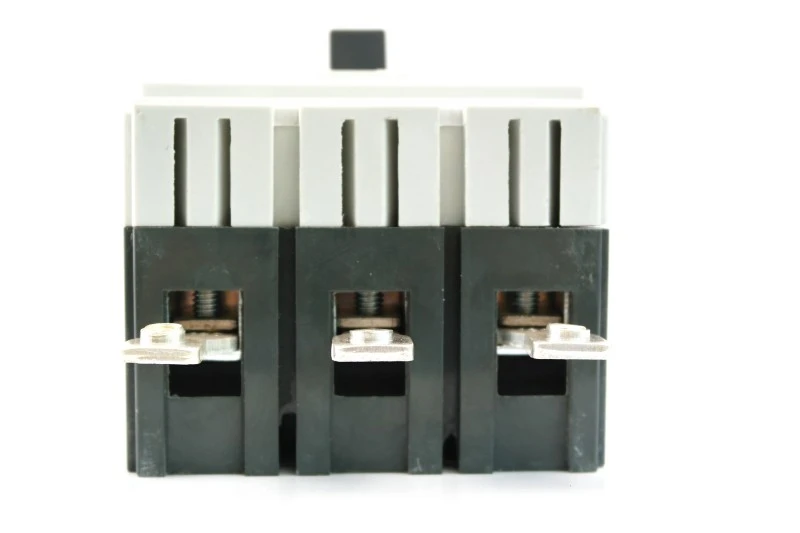

1) Bi otobusa dirêjkirî ve girêdin (wêne 1)

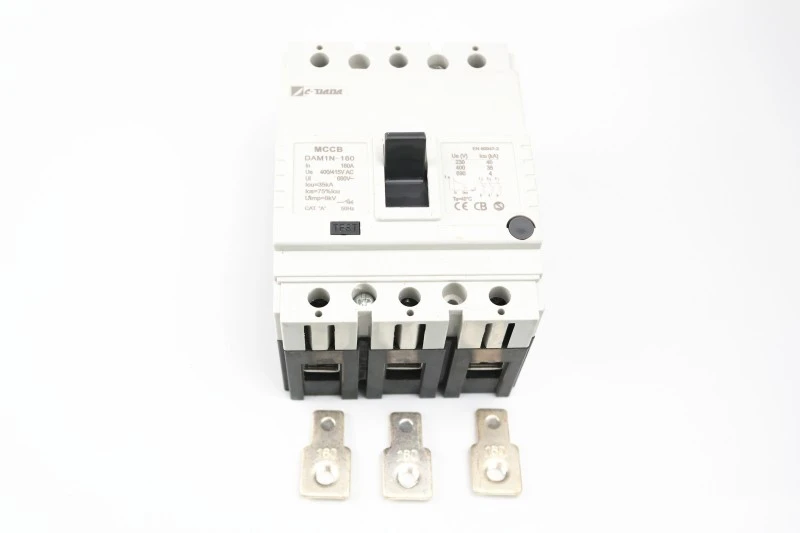

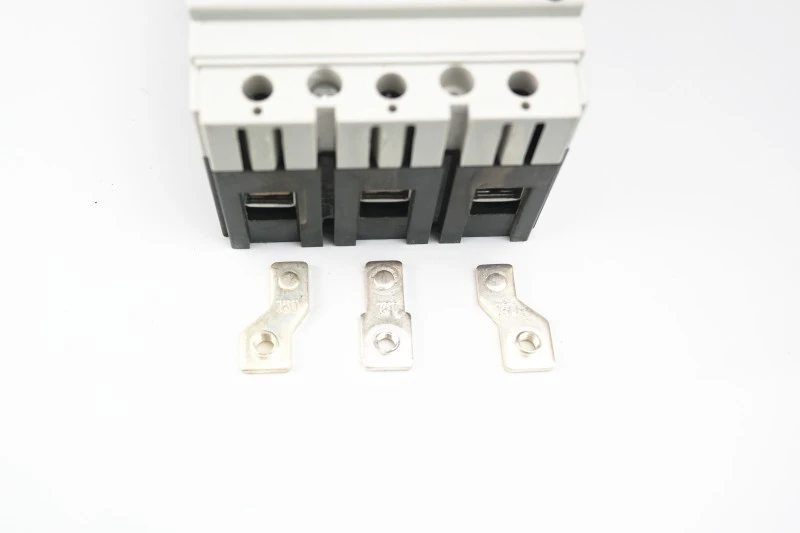

2) Bi termînala belavker ve girêdin (wêne 2)

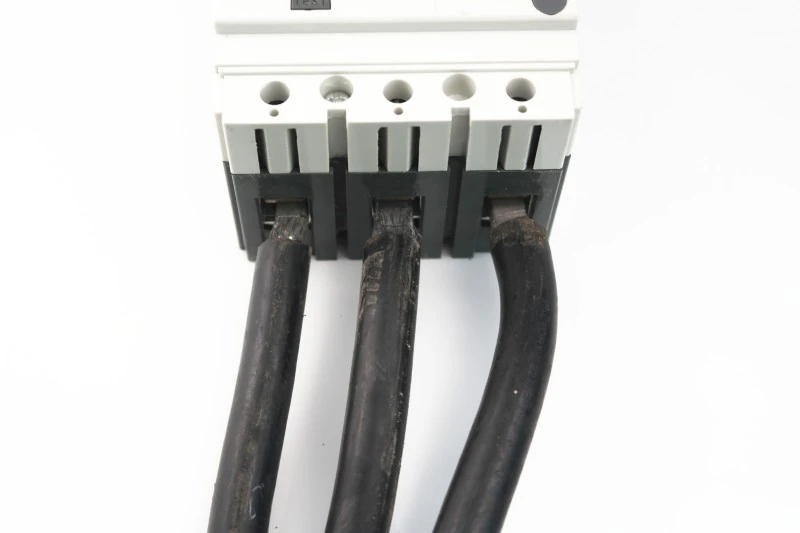

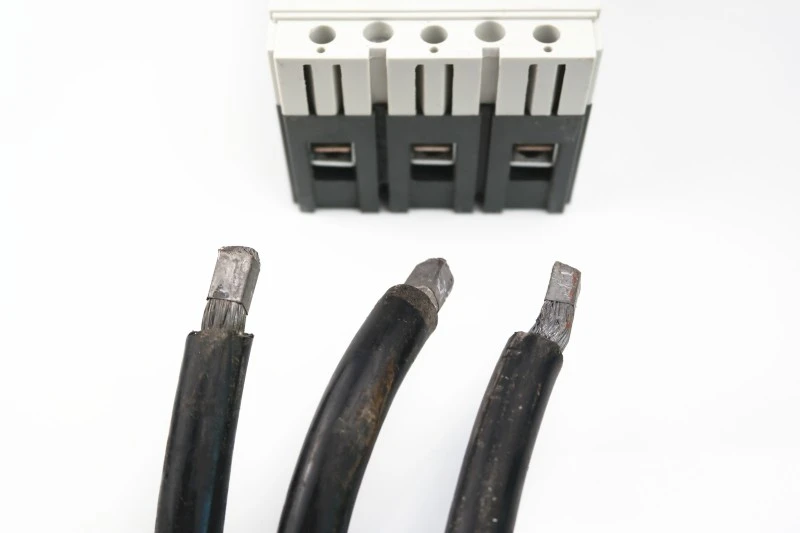

3) Kabloya rasterast (wêne 3) bêyî karanîna kabloyên kabloyê ve girêdin.

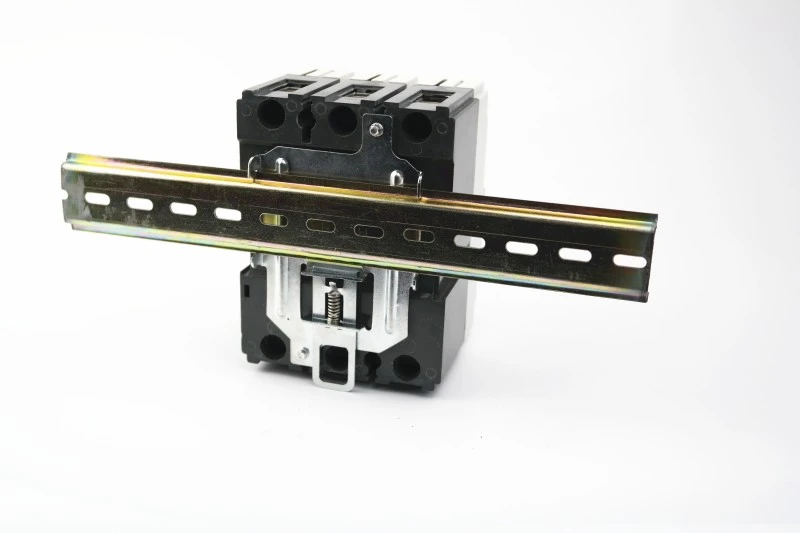

Bi alîkariya kempek taybetî 125 û 160 yekîn dikarin li ser DIN-rail werin saz kirin.

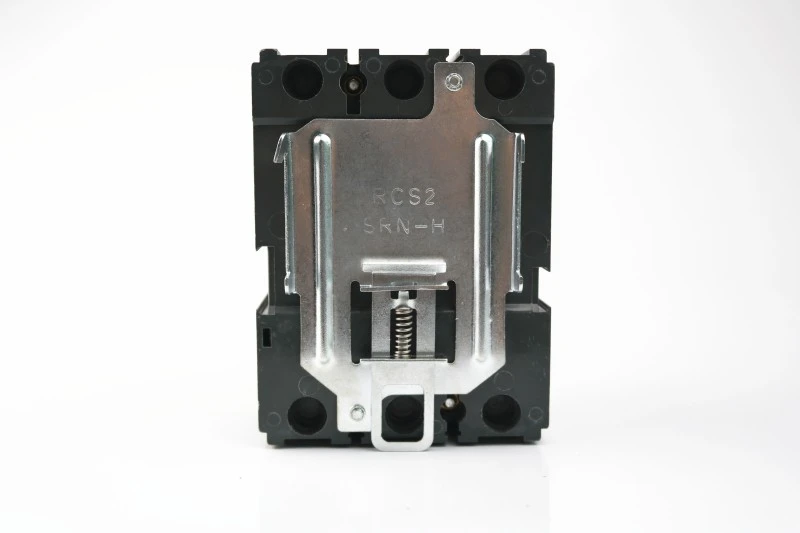

Breaker bi clamp

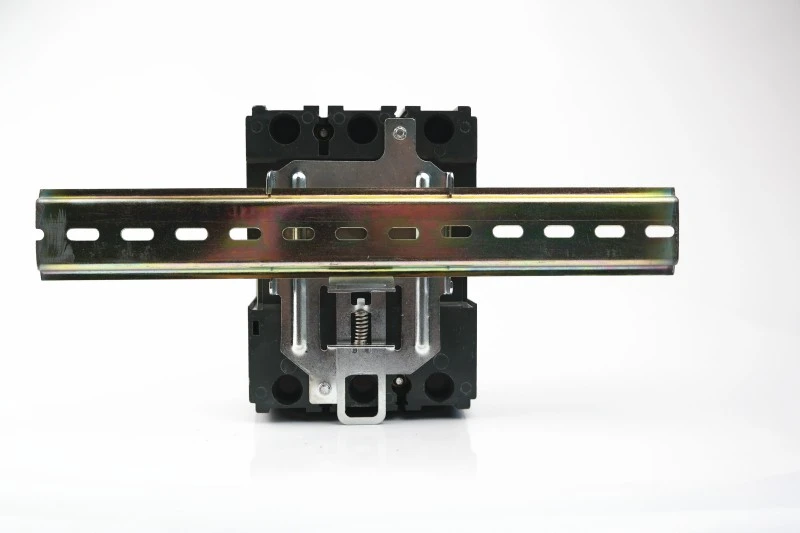

kilama bi rêça DIN

kilama bi rêça DIN

★ Sêwirana Teserûfa Cihê:

10-20% ji alternatîfên navxweyî siviktir û tevlihevtir e

Mezinahiyên dorpêçê yên piçûktir → lêçûnên materyal û barkirinê kêm dike

★ Vegerandina Bikarhêner-Hevaltî:

Nîşana TRIP-a zelal pêşî li vegirtina kor digire

"klîk" a bihîstbar tevlêbûna mekanîkî ya rast piştrast dike

★ Pêşeroj-Amade:

Kitên pêvekirin û kişandinê piştgirî dike (ji bo modelên hilbijartî)

Bi pêvekên çavdêriya hişmend re hevaheng e

Çima CDADA hilbijêrin?

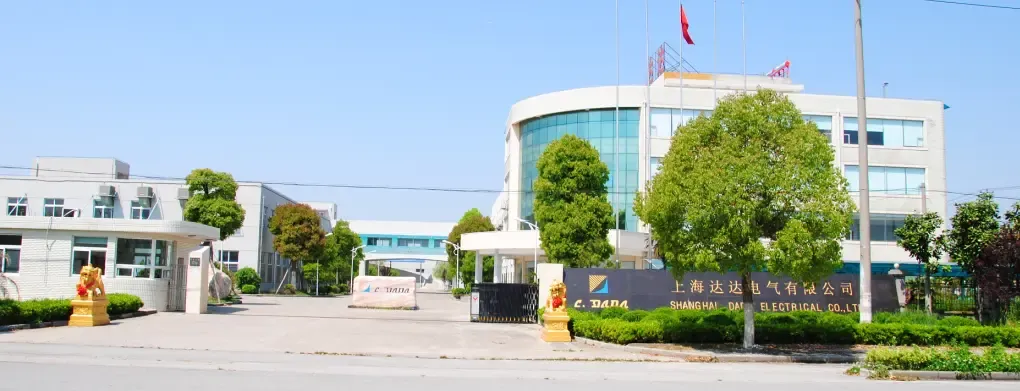

1. Em ji bo 42+ salan hilberînerê sereke ne. Pargîdaniya me di sala 1983-an de hate damezrandin, di nav 40 salan de pir zû pêşve diçe.

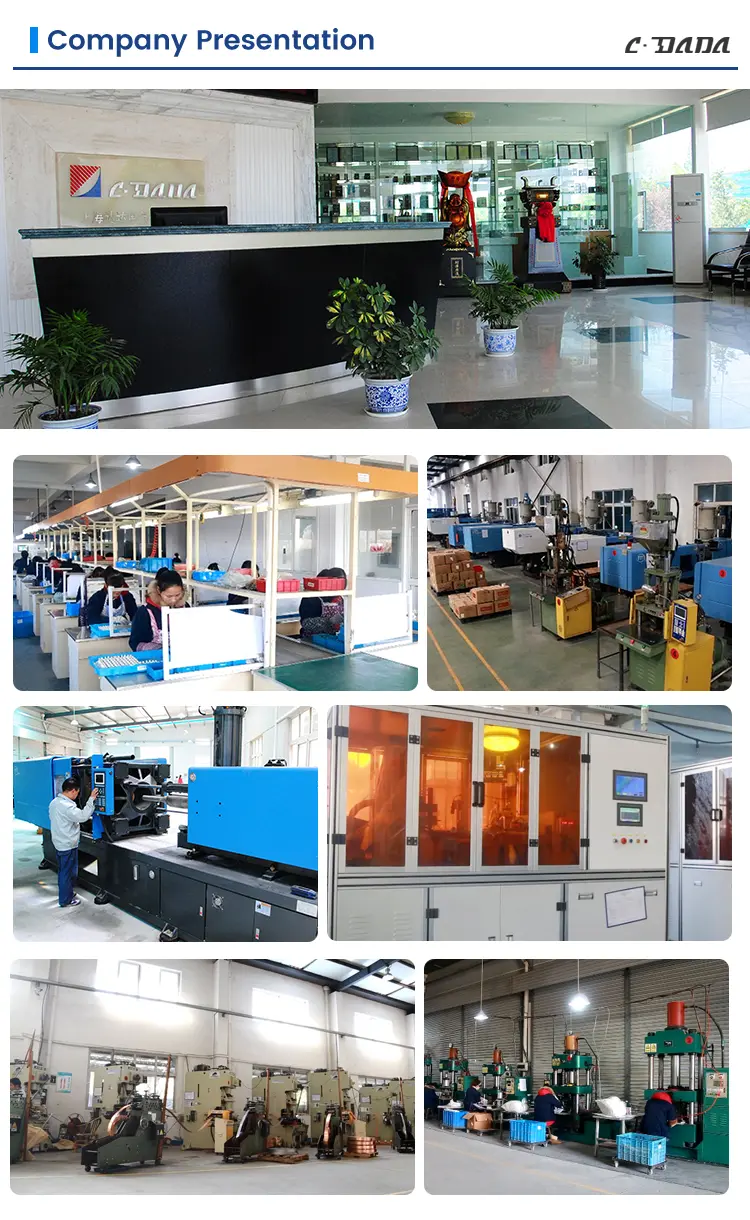

2. Koma ku ji 3 kargehan pêk tê, xwediyê qadeke hilberînê ya 52,400 m² ye û zêdetirî 500 karmend tê de dixebitin. Me nêzî deh mîlyon yuan veberhênan kiriye da ku em xebata xwe berfireh bikin û atolyeyên xwe nûve bikin.

3. Kargeh ji hêla INTERTEK, DEKRA & GMC ve hatî kontrol kirin

4. Kartonên bilind-hêz, parastina paletê, ji bo veguhastina hinardekirina dûr-dûr baş e

Pirsên Pir Pir pirsîn (FAQ)

Q1: Ma DAM1 DAM1 Fixed Molded Circuit Breaker dikare li ser rêçek DIN were danîn?

A1: Erê-modelên 125A û 160A dikarin li ser rêlên DIN-ê bi karanîna kemîna taybetî ya vebijarkî werin saz kirin. Nirxên bilind tenê tenê li panelê têne çêkirin.

Q2: Rêzeya DAM1 çi sertîfîkayan digire?

A2: Ew bi CE, CB, ASTA, KEMA, SEMKO, û RoHS ve hatî pejirandin, lihevhatina li YE, Rojhilata Navîn, Asyaya Başûr-rojhilatê, û li dervayî wê misoger dike.

Q3: Ez çawa dikarim piştî rêwîtiyek şikestê ji nû ve bikim?

A3: Pêşîn, leverê bi tevahî dakêşin OFF (hûn ê klîkek bibihîzin), dûv re wê bikişîne ser ON. Tu carî wê rasterast ji TRIP berbi ON ve zorê nekin.

Q4: Ma amûrên alîkar lihevhatî ne?

A4: Erê-têkilên alarmê, têkiliyên alîkar, berdanên şunt / voltajê, û operatorên elektrîkê dikarin bêyî veqetandinê werin zêdekirin.

Q5: Ma DAM1 ji bo guheztina şikeserên kevn maqûl e?

A5: Bêguman. Şopa wê ya kompakt destûrê dide guheztina rasterast a MCCB-yên mîras di pir panelan de-teserûfa dem û lêçûnên nûvekirinê.
