MCCB bi Parastina Leakage

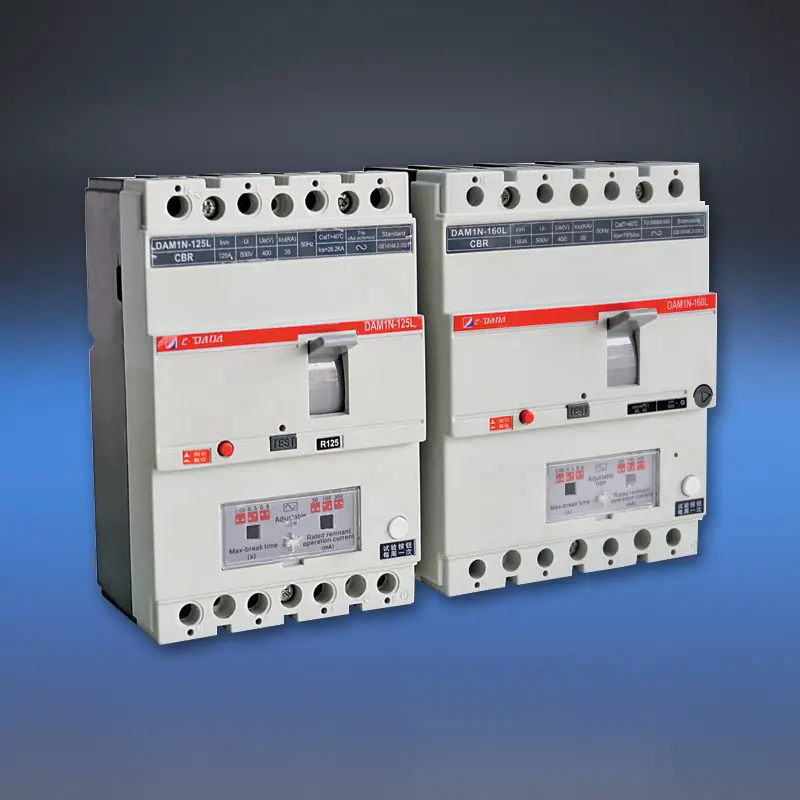

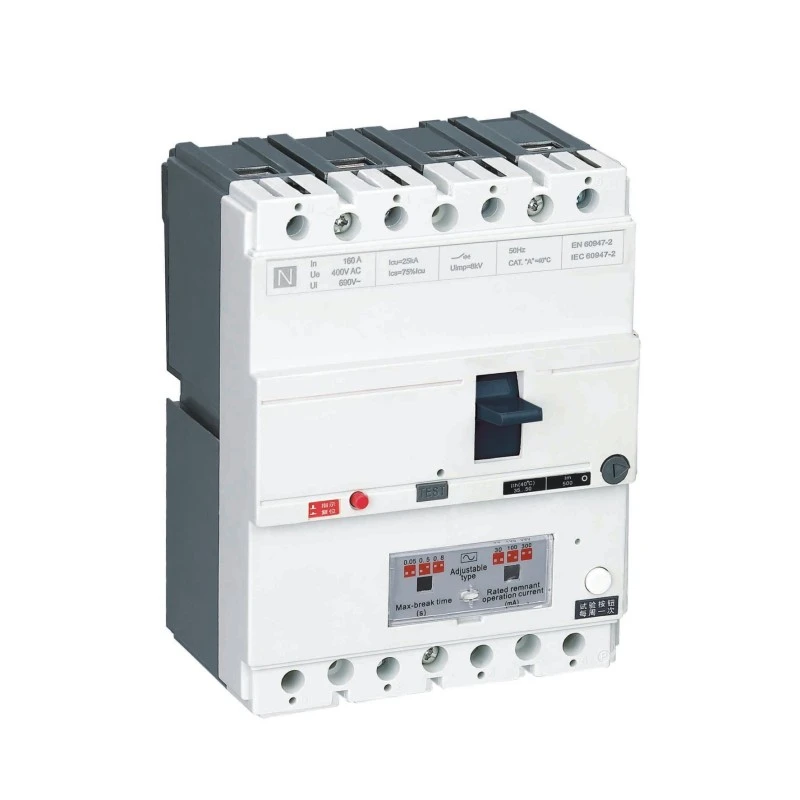

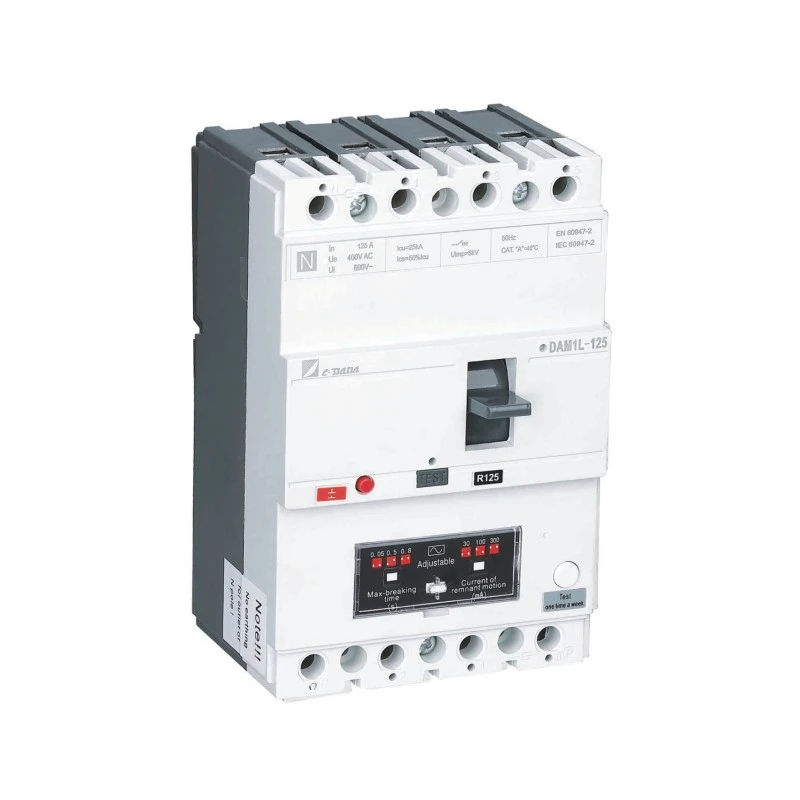

Bi CDADA DAM1L Series MCCB re bi Parastina Leakage re, şkestinek dorhêla qalibê yekbûyî ya ku bi fonksiyona heyama mayî ya hundurîn (RCD/ELCB) ve girêdayî ye, ewlehiya elektrîkê ji bilî bargiraniyê û parastina dorhêlê zêde bikin. Ji hêla çêkerê profesyonel Shanghai DADA Electric CO., LTD ve li gorî standardên navneteweyî hatî sêwirandin, ev lehiya MCCB 4P dabeşkirina hêzê ya bi performansa bilind bi tespîtkirina xeletiya erdê ya jiyan-û-teserûfê re hev dike.

Ji 10A heta 500A li 400V/415V hatiye binavkirin, ew herikîna xebitandinê ya mayî ya veguhezbar (30mA-1000mA) û derengiya wextê vebijarkî pêşkêşî dike - ji bo ewlehiya kesane (≤30mA) an pêşîlêgirtina agir (100mA-500mA+) parastina lihevhatî dike. Digel elektronîkên pir-qonaxî yên hêzdar, ew kar dimîne her çend qonaxek têk biçe an voltaj dakeve 50V, di binesaziya krîtîk de mîna tunel, bilindahî, navendên veguhastinê, û nebatên pîşesaziyê de pêbaweriyek bêhempa peyda dike.

Specifications Key

Model: Rêzeya DAM1L - MCCB Leakage Earth (CBR-type MCCB)

Pol: 4P (standard; 3P li ser daxwazê ​​heye)

Rêjeya Niha (In): 10A - 500A

Voltaja binavkirî: 400V / 415V AC, 50Hz

Voltaja îzalasyonê (Ui): 400V (≤160A), 690V (> 250A)

Mîhengên Hêza Bermayî (I△n): 30mA, 100mA, 300mA, 500mA, 1000mA

Veguheztin: Veguheztina li ser cîhê I△n û dema rêwîtiyê (yekser an dereng)

Cûreyên kapasîteya şikandinê:

Tîpa B: Bingehîn (Inm < 100A)

Tîpa S: Standard

Tîpa H: Şikestina bilind (> 160A)

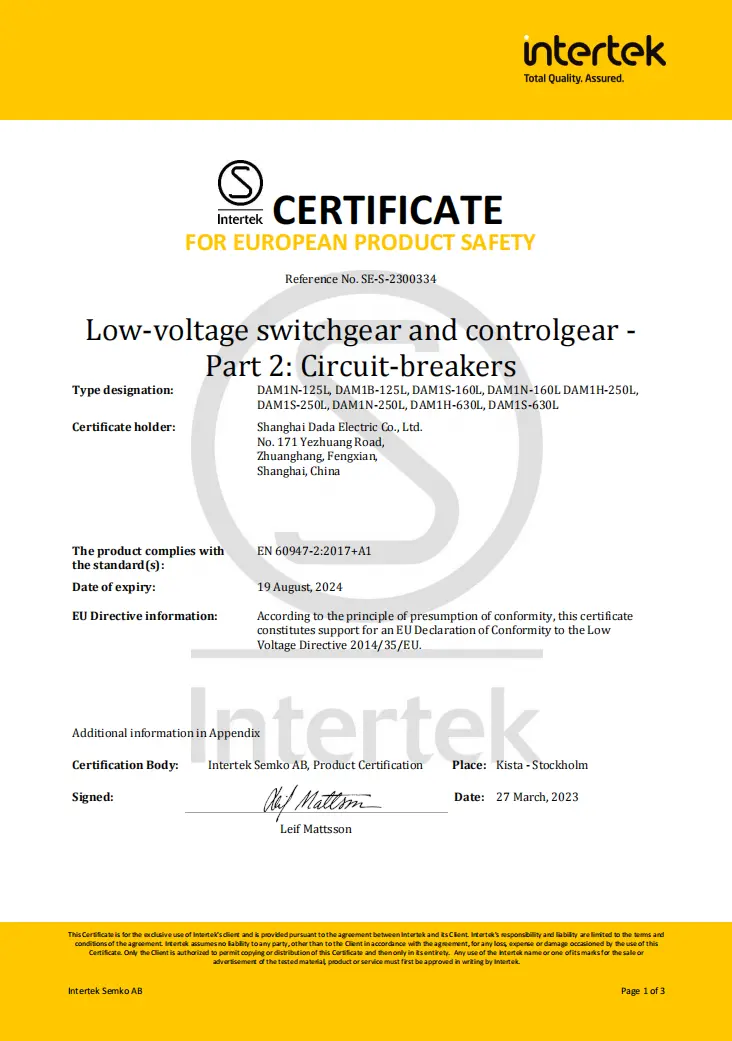

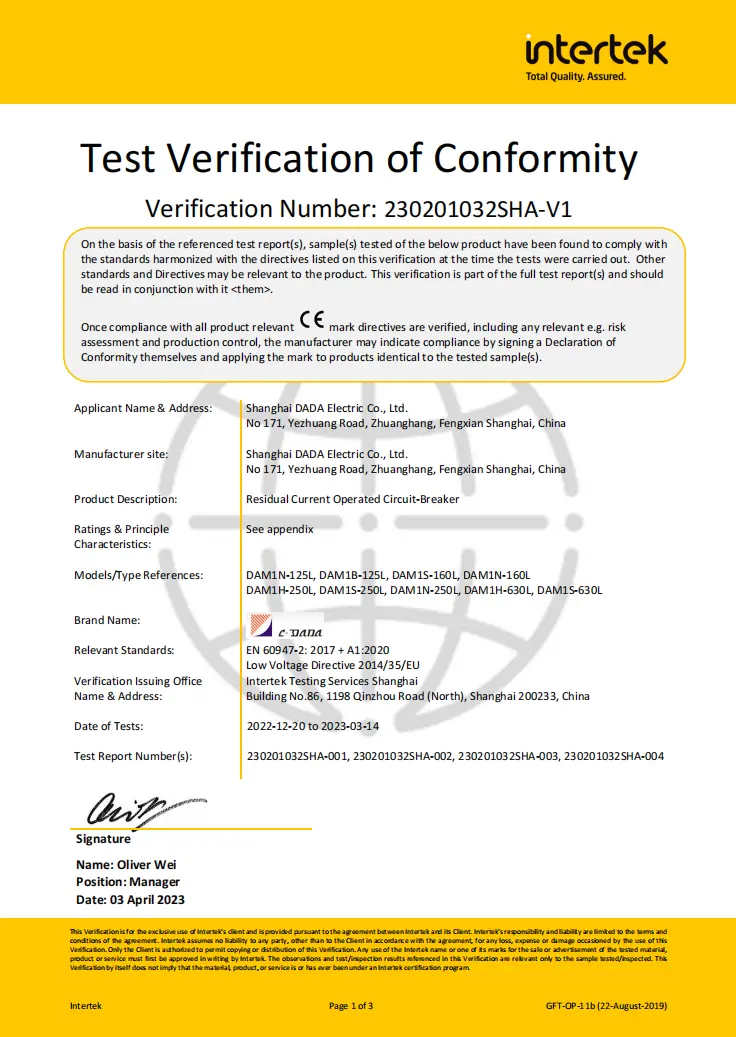

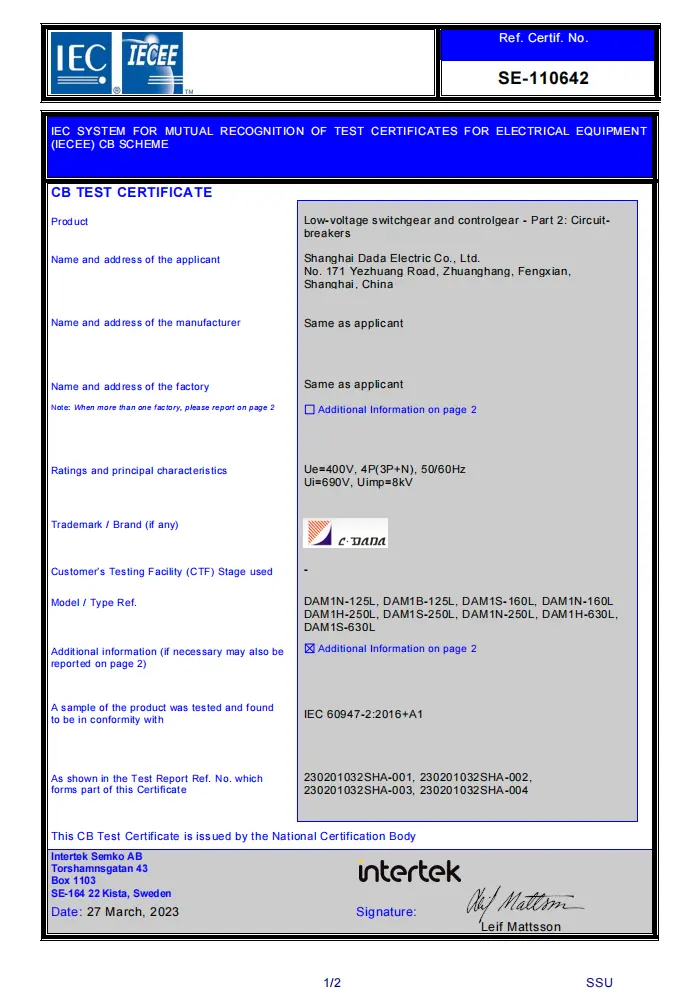

Sertîfîka: CE, CB, SEMKO

Taybetmendiyên sereke:

★ Çîroka RCD-ê ya pir-qonaxê → heya 50V dixebite

★ Têkiliyên sereke û arşîv ji hev veqetînin

★ Bişkojka testê ya bişkojka bişkojka

★ Mîhenga magnetîkî ya birêkûpêk (0,8–1,0×In)

★ Kapasîteya dijî-destwerdana EMI/RFI ya xurt

★ Rêzeya pêlavê ya tevahî: rêwîtiya şunt, têkiliyên alîkar / alarm, destika zivirî

Bernameya daneyên teknîkî

Çêkerên Circuit-Leakage Earth (ELCB)
Cins			DAM1-125L			DAM1-160L
Şikandina Code Capacity			B	N	S	B	N	S
Hêjaya binavkirî ya mezinahiya çarçoveyê- Inm (A)			125A			160A
Rêjeya Niha-In (40,50 an 55℃) (A)			10 - 12,5 - 16 - 20 - 25 - 32(30) - 40 - 50 - 63(60) - 80 - 100 - 125A			10- 12,5-16-20 - 25 - 32 - 40 - 50 - 63 - 80 - 100 -125 - 160(150)A
Ui (V)			690V			690V
Ue (V)			400V			400/415V
Hejmara Pol			4P			4P
Icu (KA)			25	35	50	25	35	50
Ics(KA)			12.5	17.5	37.5	12.5	26.25	37.5
Icm(lûtke)/cos ф (KA)			40/0.3	73,5/0,25	105/0.25	41/0.3	73,5/0,25	110/0.25
(I△m)KA/cosф			9/0.5			19/0.5
Rêjeya niha ya bermayî (mA)			100-300-500			100-300-500
Derengiya demê (ms)			50-500-800			50-500-800
Uimp (V)			10000			8000
Taybetmendiya Dielektrîkê (V)			2500			3000
dûrbûna lonîzasyonê (mm)			≤30/0			≤30/0
Berdewamî	Tevahiya Cycles		8000			8000
	Jiyana Elektrîkê		1000			1000
	Jiyana Mekanîkî		7000			7000
Kategorî (EN 60947-2/IEC 60947-2)	Dora sereke		A/0			A/0
	Qada alîkar		AC-15			AC-15
Di bin berdana voltaja de			√			√
Shunt Release			√			√
Têkiliya Alîkar			√			√
Alarm Têkilî			√			√
Têkiliya Alîkar û Têkiliya Alarm			√			√
Handle Operation Mechanism			√			√
Mekanîzmaya Operasyona Elektrîkê			√			√
Pergala termînalê			√			√
Veqetandina qonaxê			√			√
	W (mm)	3P	-			-
		4P	101			120
	L (mm)	3P	-			-
		4P	155			120
	H (mm)	3P	-			-
		4P	70			70
Pîvan	Guhertoya rastkirî 3P/4P		-			-
	Guhertoya pêvekê ya 3P/4P		-			-
	Guhertoya 3P/4P derxînin		-			-

Çima CDADA MCCB bi Parastina Leakage Hilbijêre?

★ Ewlekariya Yekgirtî ya Rast

Berevajî modulên RCD-ê yên lêzêdekirî, DAM1L xwedan parastina leaksiyonê ya ku ji hêla fabrîkî ve hatî kalibrkirin heye - hevrêziya bêkêmasî peyda dike û pirsgirêkên lihevhatinê ji holê radike.

★ Hêza Pir-qonaxa ji bo Circuit RCD

Ger qonaxek wenda bû RCD-yên destpêkê têk çûn. Sêwirana CDADA hemî qonaxan bikar tîne da ku elektronîkîya parastinê bi hêz bike, ji ber vê yekê ew di dema windabûna qonaxê an kêmbûna voltaja giran de jî dixebite.

★ Armancên Parastinê yên Dualî Di Yek Amûrekê de

◆ 30mA: Pêdiviyên IEC-ê ji bo parastina şokê kesane pêk tîne

◆ 100mA–1000mA: Agirê hilweşandina însulasyonê ji xeletiyên erdê yên piçûk û domdar diparêze

★ Ji bo Şertên Rast-Cîhanê Zev-Ajustable

Hesasiyet û derengiya wextê xweş bikin da ku di hawîrdorên şil de (mînak, şuştina gerîdeyan, cotkar) nekevin tengasiyê dema ku ewlehiyê biparêzin.

★ Pêbaweriya Pîşesazî-Pola

Kapasîteya şikestinê ya bilind (cûreya H), veqetandina kemerê ya zexm, û parastina termînalê IP20+ wê ji bo mîhengên bazirganî û pîşesaziyê yên dijwar guncan dike.

★ Lihevhatina Global, Nirxa Herêmî

Ji bo Ewropa (CE / CB), welatên Nordîk (SEMKO) - ji bo projeyên hinardekirinê îdeal - bi bihayê pêşbaziyê ji hilberînerek pêbawer a çînî re pejirandî.

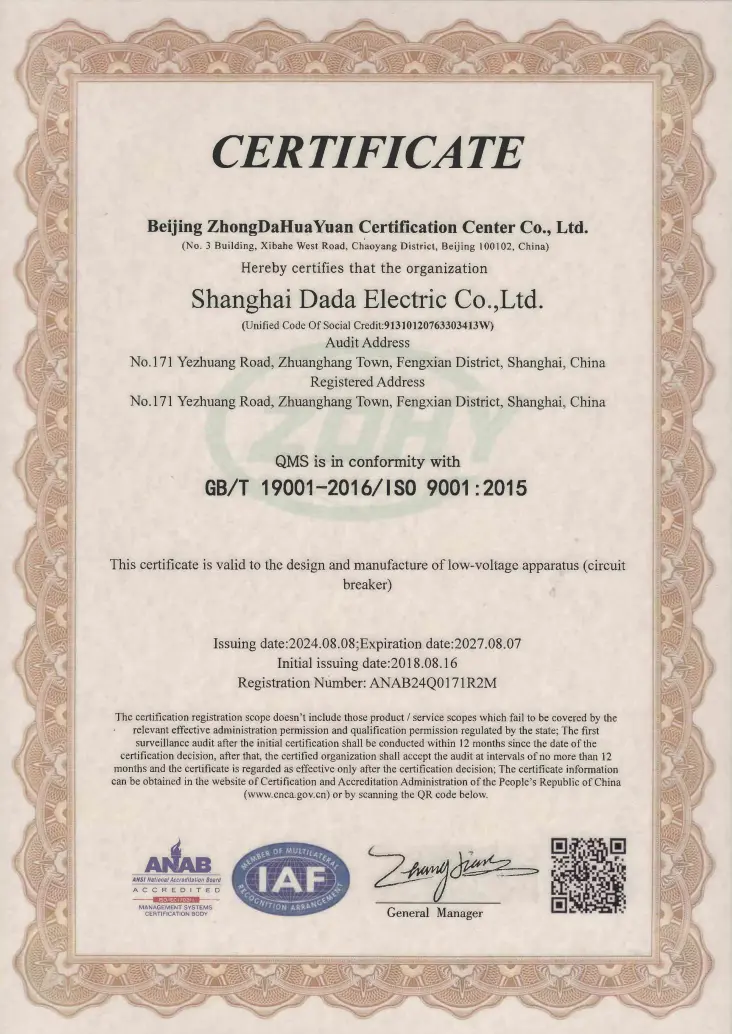

★ Tesîsa hilberîna me di bin ISO9001: 2015 Pergala Rêvebiriya Kalîteyê de hatî pejirandin.

Serlêdanên Tîpîkî

Niştecîhiya Bilind: Dahata sereke an panelên erdê (300mA ji bo kêmkirina xetereya agir)

Tunel & Metro: Binesaziya krîtîk ku hewceyê tespîtkirina lehiyê ya ewledar e

Nexweşxane & Dibistan: Parastina 30mA li deverên şil (laboratuvar, hewş)

Nebatên Pîşesaziyê: Feydeyên motorê yên bi çavdêriya xeletiya erdê

Cihên Avakirinê: Dabeşkirina hêzê ya demkî bi parastina karmendan

FAQ

Q1: Cûdahiya di navbera MCCB standard û MCCB ya bi parastina leaksiyonê de çi ye?

A1: MCCB-ya standard tenê li dijî bargiraniyê û pêlên kurt diparêze. DAM1L tesbîtkirina herikîna bermayî (herikîna erdê) zêde dike - dema ku erza diherike erdê (mînak, di nav kesek an îzolasyonek xerabûyî) de diherike, pêşî li şoka elektrîkê an agir digire.

Q2: Ma ez dikarim ji bo parastina kesane 100A MCCB RCD bikar bînim?

A2: Tenê heke 30mA were danîn. Hêza binavkirî (100A) kapasîteya barkirinê diyar dike; mîhenga mayî (I△n) fonksiyona ewlehiyê diyar dike. Ji bo parastina şokê, I△n divê ≤30mA be, bêyî ku In.

Q3: Çima çerxa RCD hewceyê hêza pir-qonaxê ye?

A3: Ger ji hêla yek qonaxê ve were hêz kirin, têkçûnek yek-qonaxê dê parastina leaksiyonê betal bike. Sêwirana pir-qonaxê ya CDADA piştrast dike ku RCD tewra di dema windabûna qonaxê an voltaja nizm (bi 50V) de çalak dimîne - ji bo domdariya ewlehiyê krîtîk.

Q4: Ma MCCB-ya leaksiyona 4P ji bo pergalên TT an TN-S maqûl e?

A4: Erê - ew ji bo pergalên TT, TN-S û IT-ê hatî çêkirin. Sêwirana 4P hemî qonax û bêalî dişkîne, ji bo pergalên TT-ê yên ku bêalî ne bi pêbawerî li jorê ye.

Q5: Çima CDADA li ser hevbendên modular RCD + MCCB hilbijêrin?

A5: CDADA DAM1L pêşkêşî dike:

● Şopa piçûktir (li hember du cîhazên yekgirtî)

● Koordînasyona garantîkirî (bê xetereya nelihevkirinê)

● Mesrefa kêmtir & tevliheviya têlan

● Pêbaweriya bilindtir (yekîneyek yekgirtî)

● Veguheztina li ser malperê bi RCD-yên bi hestiyariya sabît ne gengaz e
