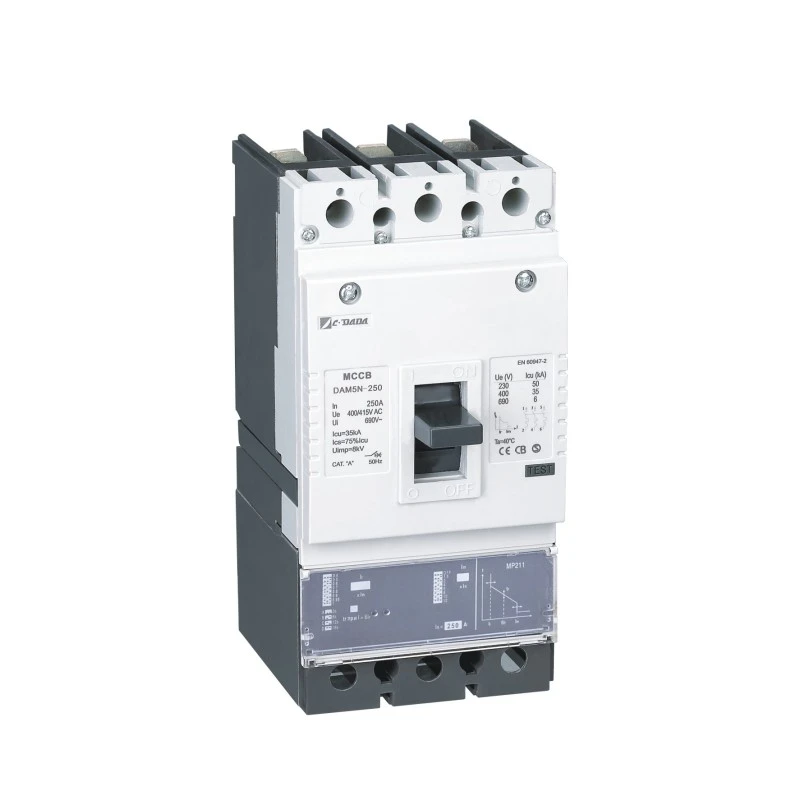

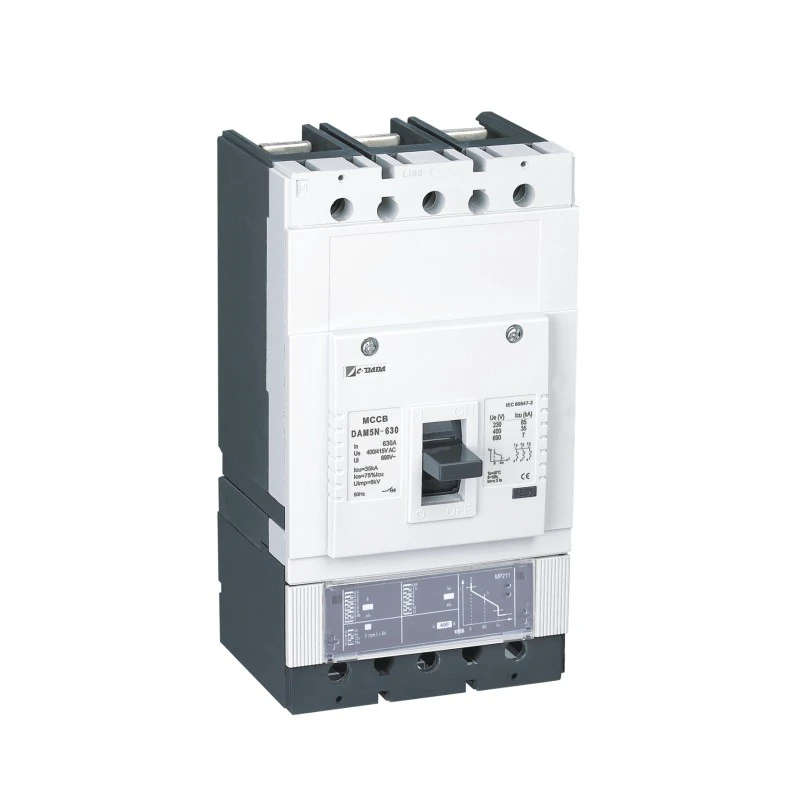

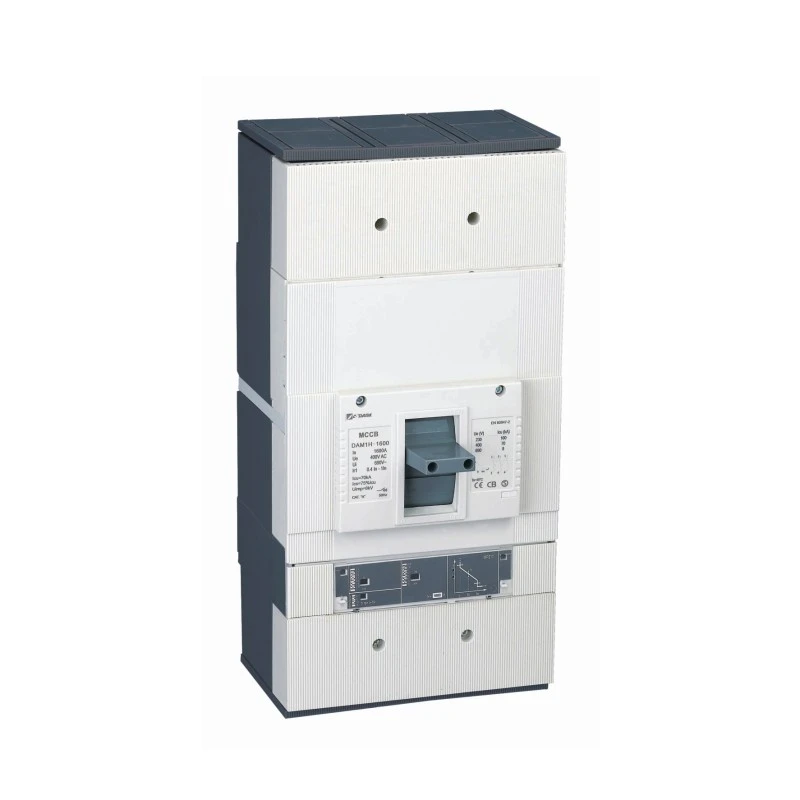

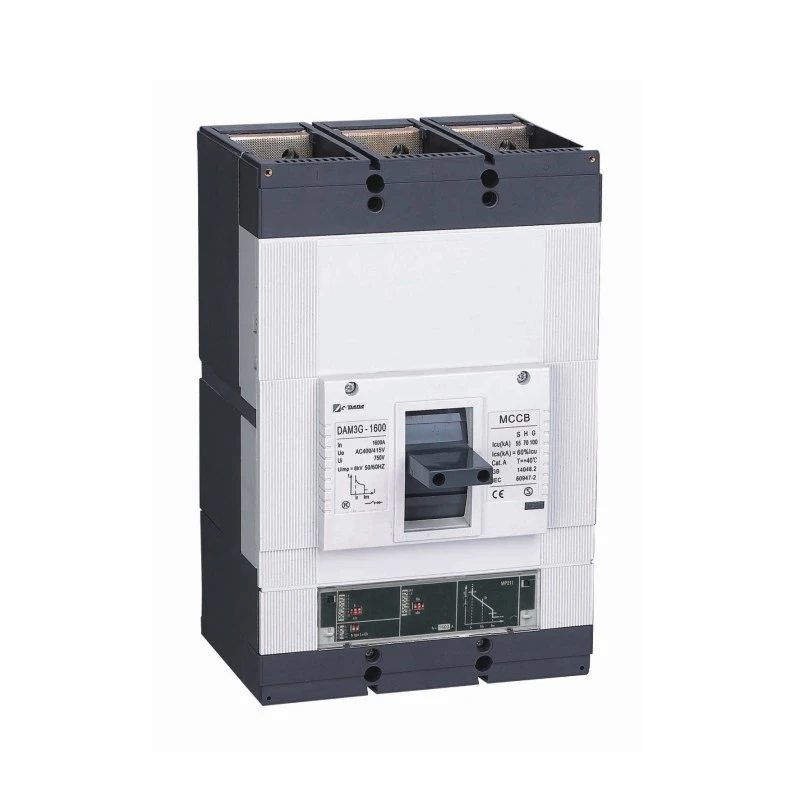

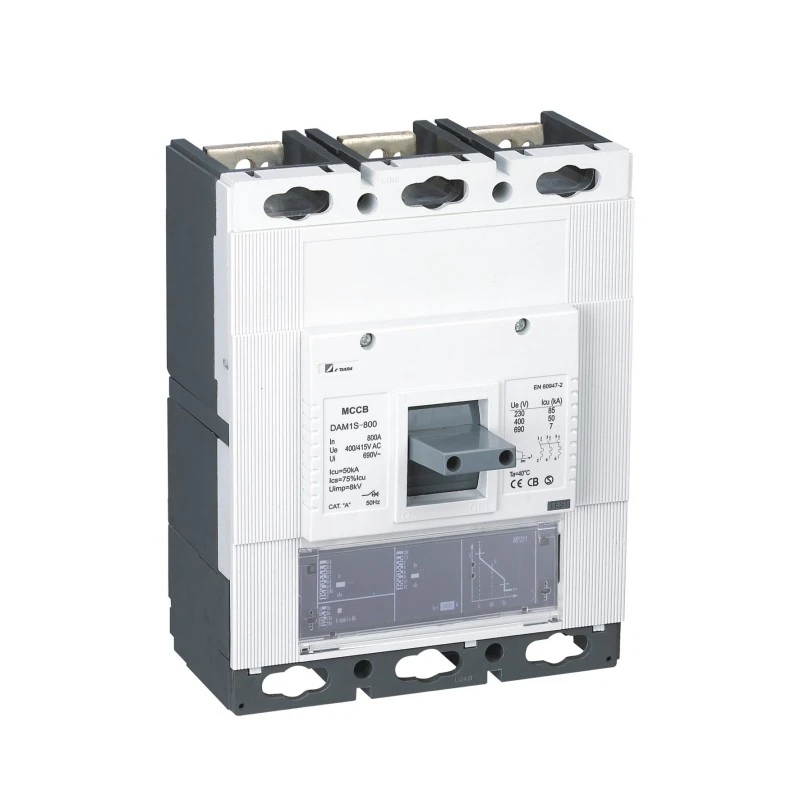

Tîpa Elektronîkî Molded Case Circuit Breaker

Ji bo pergalên hêzê yên nûjen ku rastbûn, îstîxbarat û pêbaweriyê daxwaz dikin, Circuit Breaker Tîpa Elektronîkî ya Molded ji hêla Shanghai DADA Electric CO., LTD. di parastina voltaja kêm de standardek nû destnîşan dike. Berevajî şikeserên kevneşopî yên termal-magnetîk, ev MCCB aqilmend yekîneyek rêwîtiya elektronîkî ya li ser bingeha mîkroprosesor bikar tîne da ku parastina pir rast û bernamekirî-ji guheztinên germahiya hawîrdorê bêpar peyda bike.

Bi mîhengên guhezbar ji 40% heya 100% In (germ) û 1.5× heya 12× In (magnetic), ew ji bo hevrêziya tevlihev di navendên daneyê, nebatên pîşesaziyê, nexweşxane û pergalên enerjiya nûjen de nermbûnek bêhempa pêşkêşî dike. Ji 100A heta 1600A li 400V/415V hatiye binavkirin, ew sêwirana kompakt bi fonksiyona pêşkeftî re digihîne hev — û rêwîtiya rasterast-ewle di dema xeletiyên giran de, hetta ku elektronîk têk biçin, vedigire.

Specifications Key

Model: CDADA DAM2 / Rêzeya DE (Circuit Breaker Doza Molded Tîpa Elektronîkî)

Type: Elektronîk Molded Case Circuit Breaker

Pol: 3P / 4P

Voltaja binavkirî (Ue): 400V / 415V AC

Rêjeya Niha (In): 100A - 1600A

Yekîneya Rêwîtiyê: Serbestberdana elektronîkî ya li ser bingeha mîkroprosesor

Rêzkirina Termal (Ir): 40% - 100% ji In

Rêzkirina Magnetîk (Im): 1,5× – 12× In

Avantajên

★ Rêjeya fireh: 100A ber 1600A(AC)

★ Pîvanên kompakt

★ Mîhenga germî ya birêkûpêk (40-100%) Di.

★ Mîhenga magnetîkî ya birêkûpêk (1,5-12 carî) Di.

★ Pêşkêşkirina bişkojka rêwîtiyê bike.

★ Têkiliyên sereke û arşîv ji hev veqetînin

★ Berfirehiya aksesûarên.

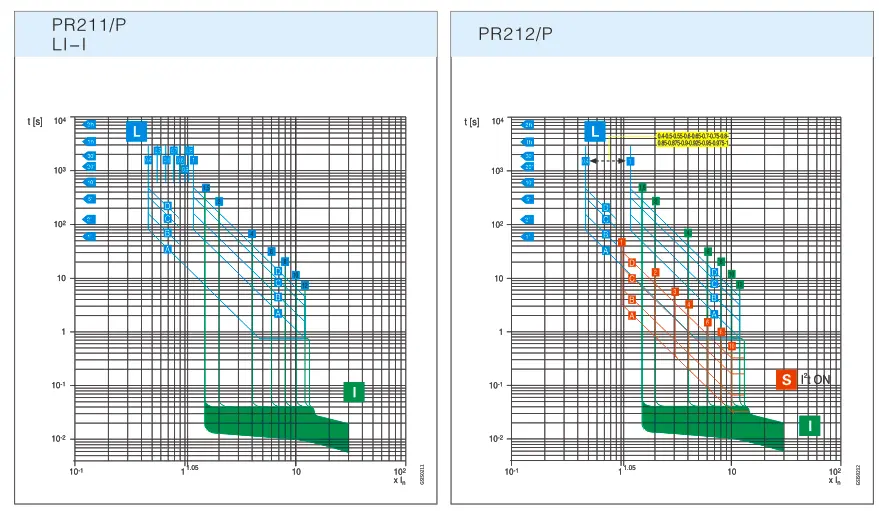

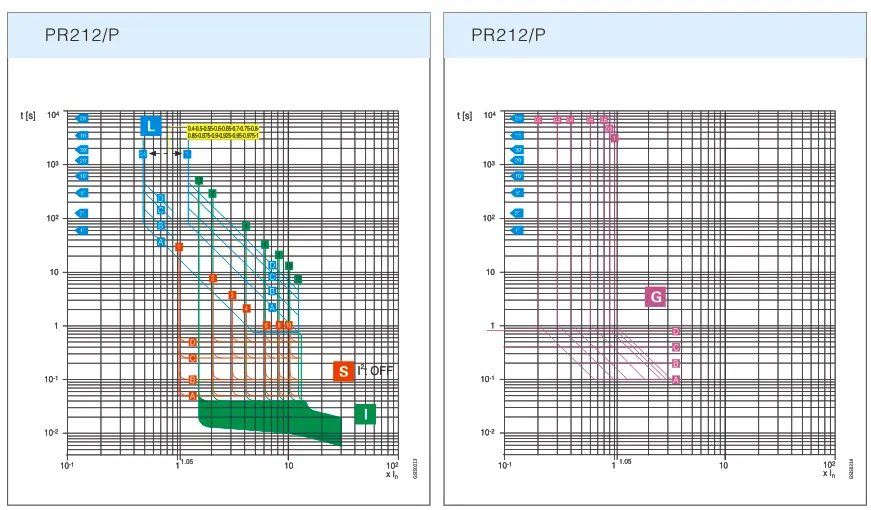

Kevirê taybetmendiya serbestberdana elektronîkî

Parametreyên elektrîkê

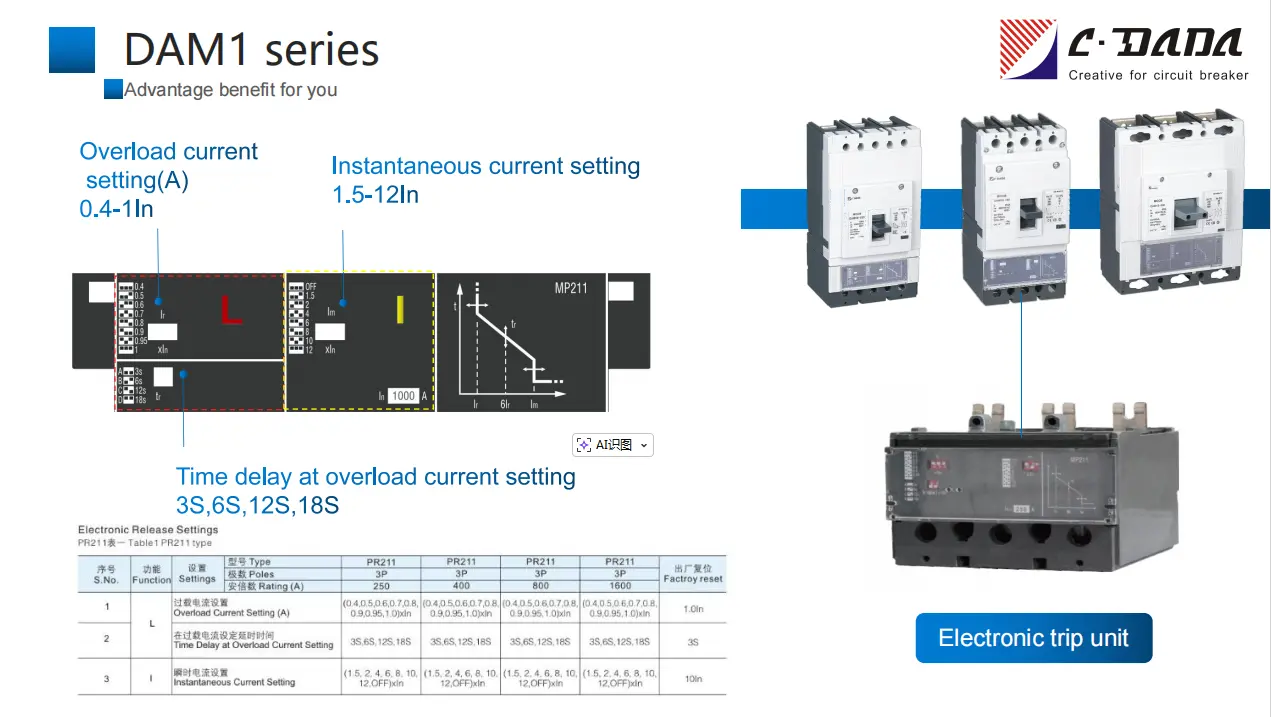

Table 1 PR211 type

S.No.

Karkirin

Settings

Awa

PR211

PR211

PR211

PR211

Factroy reset

Poles

3P

3P

3P

3P

Rêjeya (A)

250

400

800

1600

1

L

Mîhenga Niha Zêdebar (A)

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

(0.4,0.5,0.6,0.7,0.8,0.9,0.95,1.0)xIn

1.0In

2

Derengiya Demjimêrê li Mîhenga Niha ya Overload

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S

3

I

Mîhenga Niha ya Yekser

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

10In

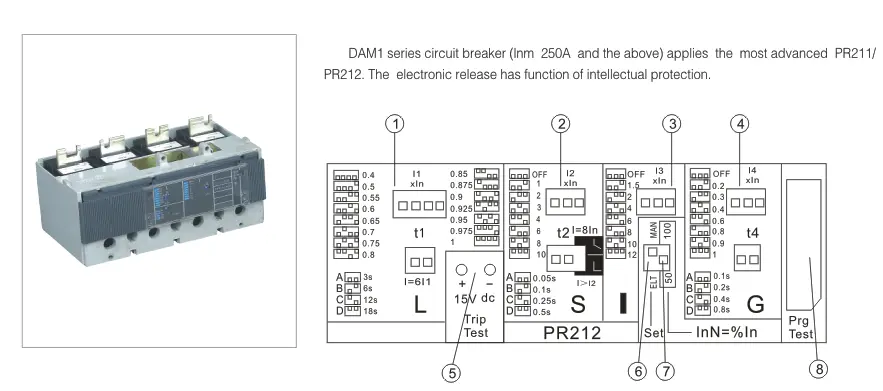

Table 2 PR212 type

S.No.

Karkirin

Settings

Awa

PR212

PR212

PR212

PR212

Factroy reset

Poles

3P

3P

3P

3P

Rêjeya (A)

250

400/630

800

1600

1

L

Mîhenga Niha Zêdebar (A)

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

(0.4,0.5,0.55,0.6,0.65,0.7,0.75,0.8)xIn

1.0In

2

Derengiya Demjimêrê li Mîhenga Niha ya Overload

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S,6S,12S,18S

3S

3

S

Kurt - Mîhenga Hêza Circuit (A)

(1, 2, 3, 4, 6, 8, 10, OFF)xIn

(1, 2, 3, 4, 6, 8, 10, BENDÎ) xIn

(1, 2, 3, 4, 6, 8, 10, BENDÎ) xIn

(1, 2, 3, 4, 6, 8, 10, BENDÎ) xIn

6In

4

Derengiya Demjimêr li Mîhenga Cureya Circuit Kurt

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0,05, 0,1, 0,25, 0,5

0.1S

5

I

Mîhenga Niha ya Yekser

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

(1.5, 2, 4, 6, 8, 10, 12, OFF)xIn

10In

6

G

Mîhenga Hêza Xeta Erdê (A)

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, OFF)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, OFF)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, OFF)xIn

(0.2,0.3,0.4, 0.6,0.8,0.9，1.0, OFF)xIn

1.0In

7

Derengiya Demjimêrê li Mîhenga Xeletiya Erdê

0.1, 0.2, 0.4, 0.8

0.1, 0.2, 0.4, 0.8

0.1, 0.2, 0.4, 0.8

0.1, 0.2, 0.4, 0.8

0.4S

8

Hilbijartina pîvanên elektrîkê an elektronîkî

Fonksiyon SET (biguherîne ELT/MAN)

9

Ji bo danîna parametreyên dip guheztina xeta sifir tê bikar anîn

InN=%In, 50/100 biguherîne

10

Soket ji bo cîhaza pîvana girêdanê

Soketa panelê

Çima CDADA Elektronîk MCCB hilbijêre?

★ Îstîxbarata Rast, Ne Tenê Otomasyon
Mîkroprosesor bi domdarî şikilên pêlên heyî analîz dike, parastina rast-berevajî, wextê diyar, û tavilê-bêyî ku ji ber germahî an pîrbûnê hilkişe.

★ Fail-Safe Design
Tewra ku dorhêla elektronîkî têk biçe, pêlekek elektromagnetîkî ya rasterast rêwiyên şikestî di dema dorhêlên kin de misoger dike - ku daxwazên zêdebûna ewlehiyê ya IEC 60947-2 bicîh tîne.

★ Koordînasyona Superior
Rêjeyên verastkirinê yên pir-berfireh (40–100% Ir, 1,5–12× Im) rê dide hevrêziya bêkêmasî bi cîhazên jor/paşîn-kêmkirina deverên qutbûnê.

★ Binesaziya Future-Proof
Bi modulên ragihandinê yên vebijarkî (Modbus RTU, Profibus) re hevaheng e ji bo entegrasyonê di Pergalên Rêvebiriya Avahiyan (BMS) an torên jîr de.

★ Qalîteya gerdûnî, bihayê pêşbaziyê
Di bin ISO 9001 de li Shanghai, bi sertîfîkayên navneteweyî ve hatî çêkirin - performansa di asta Ewropî de bi lêçûnîna lêçûnên Asyayî pêşkêşî dike.

★ Tîmek me ya ji 15 endazyaran pêk tê heye ku li ser pêşkeftin, başkirin û xwerûkirina hilberan radiweste.

Serlêdanên Îdeal

Navendên Daneyê: Bi rêgirtina bijartî ya rastîn pêşî li têkçûnên kaskadê bigirin

Nexweşxane: Ji bo pergalên piştevaniya jiyanê hêza bênavber misoger bikin

Otomasyona Pîşesaziyê: Bi VFD, destpêkerên nerm, û robotîk re hevrêz bikin

Tavên Tavê/Bayê: Bi profîlên nifşê guhêrbar re adapte bibin

Avahiyên Bazirganî yên Zêrîn: Çavdêriya enerjiyê bêyî metreyên zêde çalak bikin

Pirsên Pir Pir pirsîn (FAQ)

Q1: MCCB-ya elektronîkî ji ya termal-magnetîk çi cûda dike?

A1: Çêkerên Circuit Case Molded Tîpa Elektronîkî mîkroprosesorek bikar tînin da ku heyî analîz bikin û rêwîtiyên bi rasthatinek bilind bidin destpêkirin. Ew ji germahiya hawîrdorê bandor nabin, rêzikên verastkirinê yên berfireh pêşkêş dikin, û dikarin tomarkirina daneya barkirinê peyda bikin - berevajî celebên termal-magnetîk ên bimetal / solenoid-ê.

Q2: Ma 1600A MCCB elektronîkî di veavakirina 4-polê de heye?

A2: Erê-hemû MCCB-yên elektronîkî yên CDADA ji 250A heya 1600A di guhertoyên 3P û 4P de hene.

Q3: Ger yekîneya rêwîtiya elektronîkî di dema pêlekek kurt de têk bibe, çi dibe?

A3: Veqetandek piştgirek mekanîkî vedihewîne: di dema herikîna xeletiya tund (> 12 × In), pêlekek magnetîkî vekirina rasterast vedike - di heman demê de digel elektronîkên negirêdayî ewlehiyê jî peyda dike.

Q4: Ma ez dikarim nirxên heyî yên dema rast bişopînim?

A4: Erê - Yekîneya rêwîtiya elektronîkî li ser pencereyên dema bijartî (mînak, 24h) niha bilez, herî zêde, kêm û navîn nîşan dide, ji bo rêveberiya enerjiyê kêrhatî ye.

Q5: Çima CDADA li ser markayên din ên aqilmend MCCB hilbijêrin?

A5: CDADA pêşkêş dike:

● Veguheztina rastîn a du-range (gelek hevrik Im bi ≤10× sînordar dikin)

● Piştgiriya mekanîkî ya têkçûyî (ne hemî MCCB-yên "elektronîkî" ev in)

● Pîvana kompakt — bêyî guheztinê bi panelên mîras re têkildar e

● Portfoliyoya pejirandina gerdûnî ya bihêz (ASTA, KEMA, CE)

● Bihayê OEM-heval bi piştgiriya teknîkî bi Englishngilîzî
