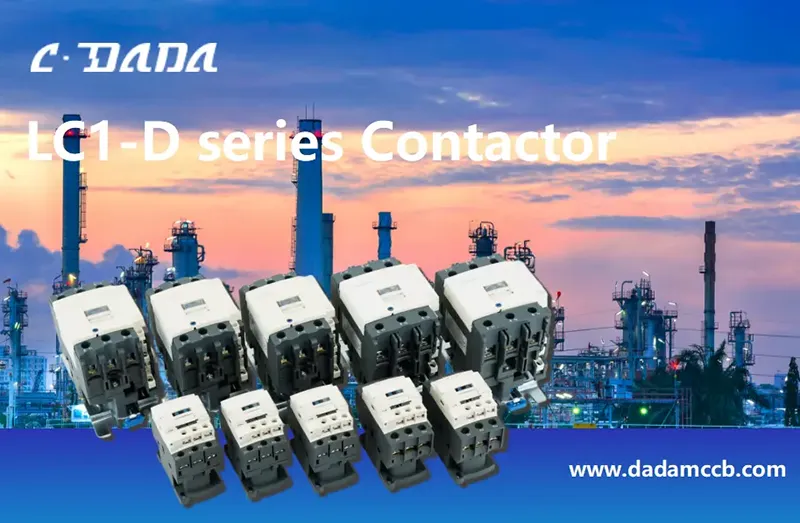

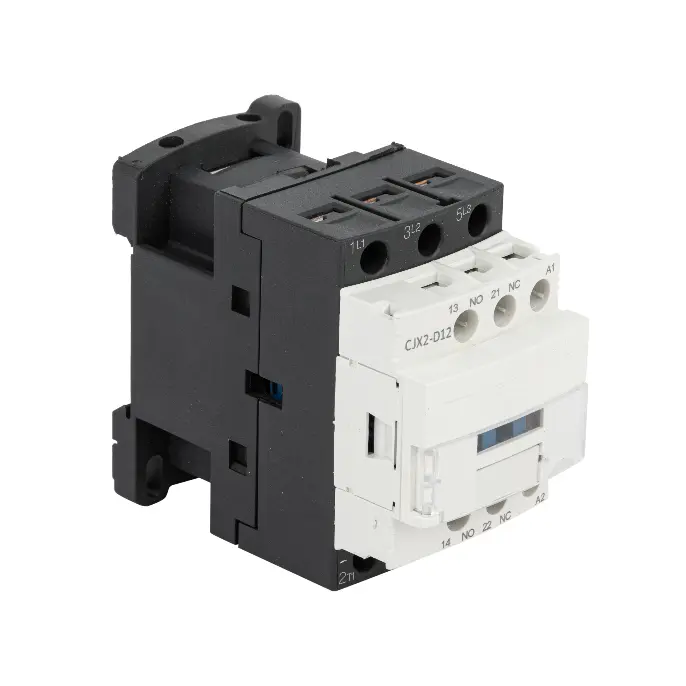

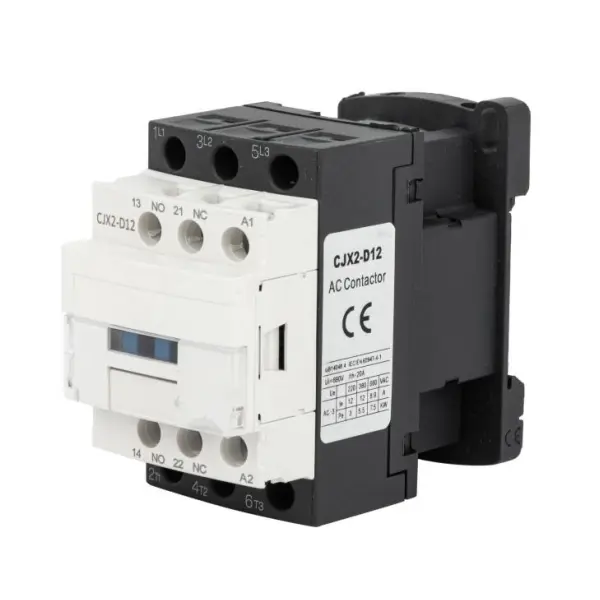

D Contactor
Model:LC1-D Series
Shanghai DADA Electric hilberînerek pêbawer e û me marqeyên xwe, CDADA hene. Peykera meya D (Rêzeya LC1-D) bi IEC 60947-4-1 pejirandî ye, 3P / 4P, heya 620A, AC-3 / AC-4 pejirandî ye. Vebijarkên voltaja kulikê yên berfireh. Em vê hilberê ji bo kontrolkirina motor û otomasyona pîşesaziyê pêşniyar dikin, ji bo vebijarkek bi me re têkilî daynin.
Kontrola motorê ya pêbawer û veguheztina hêzê ya endezyar bi CDADA LC1-D Series D Contactor re pêwendiyek AC-ê ya bi performansa bilind ku ji hêla Shanghai DADA Electric CO.,LTD ve hatî çêkirin da ku standardên IEC/EN 60947-4-1 bicîh bîne. Ji bo sepanên pîşesazî, bazirganî û binesaziyê hatî çêkirin, rêzikên LC1-D veavakirinên 3-pol an 4-pol bi herikên binavkirî ji 9A heya 95A (di guhertoyên giran de heya 620A) piştgirî dike û motorên qefesê yên 3-qonaxê heya 45kW-4380 AC (li 45kW-438V) kontrol dike.
Bi têkiliyên alîkar ên standard 1NO + 1NC ve hatî peyda kirin, ew ji bo parastina tevahî motorê bi relayên bargiraniya germî re bêkêmasî yek dike. Bi vebijarkên hêlîna AC an DC (24V–600V), kategoriyên karanîna AC-3 û AC-4, û sêwiranek zexm a ku ji bo îzolasyona 690V hatî destnîşan kirin, CDADA D Contactor performansa pêbawer di çerxên destpêkirin-rawestana pir caran de, pergalên veguheztinê, pompe, kompresor, û di yekîneyên daxwaziya HVAC-ê de heya 4 °C-ê de performansa pêbawer peyda dike. 2000 m bilindahî.
Specifications Key
Rêzefîlm: D Contactor
Marka: CDADA | Çêker: Shanghai DADA Electric CO., LTD
Standard: IEC/EN 60947-4-1
Sertîfîka: CE
Pol: 3P an 4P (hilbijartî)
Hêza Xebatê ya Binavkirî (AC-3): 9A - 95A (di navberê dirêj de heya 620A)
Kontrola Hêza Motorê (AC-3):
380/415V: 4kW – 45kW
660/690V: heta 45kW
Kategoriyên Bikaranînê: AC-3 (motorên qefes-qefesê), AC-4 (têkilkirin û kişandin)
Voltaja însulasyona binavkirî: 690V AC
Germahiya hawîrdorê: -5°C heta +40°C
Bilindahî: ≤ 2000m
Çêkirin: Balafira vertîkal ± 5°, Kategoriya Mountkirinê III
Têkiliyên Alîkar: 1NO + 1NC (standard li ser hemî modelan)
Vebijarkên Coil:
Kulîlkên AC: 24V, 36V, 48V, 110V, 127V, 220V, 240V, 380V, 415V, 440V, 480V, 500V, 600V
Kulîlkên DC: 24V, 36V, 48V, 110V, 220V
Bernameya Daneyên Teknîkî
|
Items |
Cins |
LC1-D09 |
LC1-D12 |
LC1-D18 |
LC1-D25 |
LC1-D32 |
|
|
Cemser |
3/4 |
3/4 |
3/4 |
3/4 |
3/4 |
||
|
Têkiliya Alîkar |
1NO+1NC |
1NO+1NC |
1NO+1NC |
1NO+1NC |
1NO+1NC |
||
|
Hêza germkirinê ya kevneşopî ya binavkirî (A) AC-1 |
20 |
20 |
30 |
40 |
50 |
||
|
Rated operasyonê niha (A) |
380/400V |
AC-1 AC-4 |
9 |
12 |
18 |
25 |
32 |
|
3.5 |
5 |
7.7 |
8.5 |
12 |
|||
|
660/690V |
AC-3 AC-4 |
6.6 |
8.9 |
12 |
18 |
21 |
|
|
1.5 |
2 |
3.8 |
4.4 |
7.5 |
|||
|
Voltaja însulasyonê ya binavkirî (V AC) |
690 |
690 |
690 |
690 |
690 |
||
|
Hêza kontrolkirî 3-qonaxa motora qefesê (AC-3) |
kW |
220/230V AC 380/415V AC 660/690V AC |
2.2 |
3 |
4 |
5.5 |
7.5 |
|
4 |
5.5 |
7.5 |
11 |
15 |
|||
|
5.5 |
7.5 |
10 |
15 |
18.5 |
|||
|
Kulîlka AC (V) |
24, 36, 48, 110, 127, 220, 240, 380, 415, 440, 480, 500, 600 |
||||||
|
Kulîlka DC (V) |
24, 36, 48, 110, 220 |
||||||
|
Items |
Cins |
LC1-D40 |
LC1-D50 |
LC1-D65 |
LC1-D80 |
LC1-D95 |
|
|
Cemser |
3/4 |
3/4 |
3/4 |
3/4 |
3/4 |
||
|
Circuita Alîkar: AC-15,Ue=4 15V le=0,95A Ith=10A |
1NO+1NC |
1NO+1NC |
1NO+1NC |
1NO+1NC |
1NO+1NC |
||
|
Hêza germkirinê ya kevneşopî ya binavkirî (A) AC-1 |
60 |
80 |
80 |
110 |
110 |
||
|
Rated operasyonê niha (A) |
380/400V |
AC-3 AC-4 |
40 |
50 |
65 |
80 |
95 |
|
18.5 |
24 |
28 |
37 |
44 |
|||
|
660/690V |
AC-3 AC-4 |
34 |
39 |
42 |
49 |
49 |
|
|
9 |
12 |
14 |
17.3 |
21.3 |
|||
|
Voltaja însulasyonê ya binavkirî (V AC) |
690 |
690 |
690 |
690 |
690 |
||
|
Hêza kontrolkirî 3-qonaxa motora qefesê (AC-3) |
KW |
220/230V AC 380/415V AC 660/690V AC |
11 |
15 |
18.5 |
22 |
25 |
|
18.5 |
22 |
30 |
37 |
45 |
|||
|
30 |
37 |
37 |
45 |
45 |
|||
|
Kulîlka AC (V) |
24, 36, 48, 110, 127, 220, 240, 380, 415, 440, 480, 500, 600 |
||||||
|
Kulîlka DC (V) |
24, 36, 48, 110, 220 |
||||||
|
Items |
Cins |
LC1-D115 |
LC1-D150 |
LC1-D170 |
LC1-D205 |
LC1-D245 |
|||||||
|
Cemser |
3 |
3 |
3 |
3/4 |
3/4 |
||||||||
|
Hêza germkirinê ya kevneşopî ya binavkirî (A) AC-1 |
200 |
200 |
200 |
275 |
280 |
||||||||
|
Rated operasyonê niha (A) |
380/400V |
AC-3 AC-4 |
115 |
150 |
170 |
205 |
245 |
||||||
|
50 |
65 |
70 |
75 |
85 |
|||||||||
|
660/690V |
AC-3 AC-4 |
70 |
90 |
100 |
108 |
115 |
|||||||
|
25 |
32 |
35 |
38 |
40 |
|||||||||
|
Voltaja însulasyonê ya binavkirî (V AC) |
690 |
690 |
690 |
690 |
690 |
||||||||
|
Hêza kontrolkirî 3-qonaxa motora qefesê (AC-3) |
kW |
380/415V AC 660/690V AC |
55 |
75 |
75 |
90 |
110 |
||||||
|
80 |
100 |
100 |
110 |
140 |
|||||||||
|
Kulîlka AC (V) |
110, 127, 220, 240, 380, 415, 440, 480, 500, 600 |
||||||||||||
|
Items |
Cins |
LC1-D300 |
LC1-D410 |
LC1-D475 |
LC1-D620 |
||||||||
|
Cemser |
3/4 |
3/4 |
3/4 |
3/4 |
|||||||||
|
Hêza germkirinê ya kevneşopî ya binavkirî (A) AC-1 |
360 |
430 |
580 |
850 |
|||||||||
|
Rated operasyonê niha (A) |
380/400V |
AC-3 AC-4 |
300 |
410 |
475 |
620 |
|||||||
|
124 |
150 |
185 |
188 |
||||||||||
|
660/690V |
AC-3 AC-4 |
190 |
235 |
290 |
360 |
||||||||
|
60 |
72 |
85 |
170 |
||||||||||
|
Voltaja însulasyonê ya binavkirî (V AC) |
690 |
690 |
690 |
690 |
|||||||||
|
Hêza 3-qonaxa kontrolkirî motora qefesê (AC-3) |
kW |
380/415V AC 660/690V AC |
160 |
200 |
250 |
335 |
|||||||
|
220 |
280 |
330 |
450 |
||||||||||
|
Kulîlka AC (V) |
110, 127, 220, 240, 380, 415, 440, 480, 500, 600 |
||||||||||||
Vêra
Çima CDADA D Contactor Hilbijêre?
★ Lihevhatina rastîn a IEC
Li gorî IEC/EN 60947-4-1 hatî sêwirandin û ceribandin - pejirandina gerdûnî û hevberdanê misoger dike.★ Çareseriya Kontrola Motora tevahî

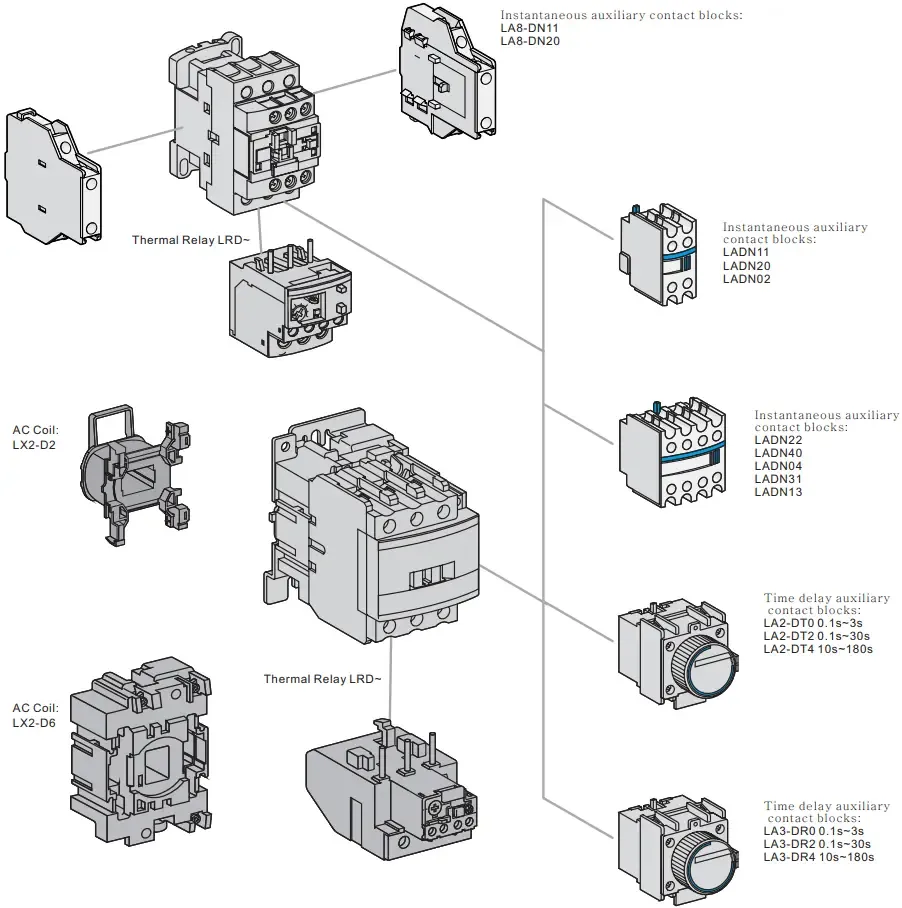

Ji bo kombûnên bêkêmasî yên destpêkerê motorê bi releyên barkirina termîkî yên CDADA-yê re hevber bikin - zêdebar + kurt-civîn + veqetandin.★ Flexibility Voltage Wide
Ji 13 voltaja pêlên AC û 5 DC hilbijêrin - ji bo projeyên gerdûnî an panelên voltaja tevlihev-îdeal.★ Ji bo Heavy Duty xurt
Karûbarê AC-4 piştgirî dike (berepaş / vekêşana pir caran) - ji bo vînç, asansor û veguhêran bêkêmasî ye.★ Plug-and-Play Integration
Têkiliyên alîkar ên standard 1NO + 1NC bi hevgirtin, îşaretkirin, an bertekên PLC-ê hêsan dikin.★ Pêbaweriya Pîşesazî-Pola
Ji bo bîhnfirehiya elektrîkê ya bilind, berxwedana pêwendiya nizm, û tepeserkirina arkê ya domdar-kêmkirina dema domandinê hatî ceribandin.★ Awantajên me yên sereke ev in: 1) Sertîfîkayên navneteweyî yên bêkêmasî, 2) Kapasîteya OEM / ODM ya bihêz, 3) Rêjeya lêçûn-performansa bilind, 4) Kapasîteya hilberîna mezin a pêbawer, 5) Tecrûbeya hinardekirinê ya berfireh.
★ Berhemên me bi serfirazî li Asyaya Başûr-rojhilatê, Rojhilata Navîn, Amerîkaya Başûr, Afrîka, Ewropa, û welatên CIS-ê, bi giranî li ser bazarên Kember û Rê têne şandin.
Serlêdanên Tîpîkî
Destpêkerên Motor: Pompe, fanos, kompresor, mîkser
Pergalên HVAC: Kontrola chiller & blower
Otomasyona Pîşesaziyê: Xetên veguhastinê, makîneyên pakkirinê
Rêvebiriya Avahî: Kontrola asansorê, bankên ronahiyê
Enerjî & Av: Paqijkirina avê, pergalên avdanê
Pirsên Pir Pir Dipirsin
Q1: Wateya "D Contactor" çi ye?
A1: "D" ji navnîşana rêzê (LC1-D) ku li gerdûnî ji bo vê platforma pêwendiya AC-ya modular, standardkirî tête bikar anîn vedibêje. Ew ne dabeşkirinek teknîkî ye - lê di avahiya panelê de ji ber lihevhatina wê ya bi aksesûarên mîna relayên zêde û pêlên mekanîkî re bi berfirehî tête nas kirin.
Q2: Cûdahiya di navbera peywira AC-3 û AC-4 de çi ye?
A2:● AC-3: Destpêk / rawestana normal ya motorên qefesa squirrel (mînak, pompe, fanos). Stresa kêmtir.
● AC-4: Pir caran pêvekirin, çikandin, an paşveçûn (mînak, vînç, hilkêşan). Stresa elektrîkê ya bilind → pêwendiyên zexmtir hewce dike. → CDADA LC1-D ji bo her duyan jî tê nirx kirin, ku ew pirreng e.
Q3: Ma ez dikarim vê têkiliyê bêyî relayek zêdebar bikar bînim?
A3: Ji bo barkirina motorê nayê pêşniyar kirin. Têkilker tenê hêzê diguherîne - ew li hember bargiraniyê naparêze. Ji bo ewlehiya motorê her gav bi relayek zêdebar a termal an elektronîkî re heval bikin.
Q4: Guhertoyên 4-pol hene?
A4: Belê! Hemî modelên LC1-D piştgirî didin veavakirinên 3P an 4P-îdeal ji bo sepanên guheztina bêalî an pergalên 4-têl.
Q5: Çima CDADA li ser têkiliyên din ên rêza D hilbijêrin?
A5: CDADA pêşkêş dike:● Lihevhatina rastîn a IEC 60947-4-1 bi raporên testê re
● Rêjeya voltaja kulikê ya berfireh (ji bo hinardekirinê 415V, 480V, 600V tê de)
● Qalîteya hevgirtî bi têkiliyên zîv-alloy û çîpên arc
● Nirxa OEM-heval û veguherîna nimûneya bilez
● Sertîfîkayên gerdûnî (CE) û belgeyên Îngilîzî
