MCCB çi ye?

MCCB -şikand doza circuit breaker- amûrek parastinê ya voltaja nizm e ku dema ku şert û mercên zêde bargiraniyê an tîrêja kin tespît dike bixweber pêvekê qut dike. Berevajî sîgorteyê, ew dikare piştî rêwîtiyek ji nû ve were vegerandin û ji nû ve were bikar anîn. Di hundurê kavilê de, mekanîzmayek rêwîtiya termal-magnetic du karan pêk tîne: hêmanek termal bersivê dide bargiraniya domdar, dema ku hêmanek magnetîkî tavilê bertek nîşanî xeletiyên dorhêlê dide. Encam parastinek e ku bi awayê ku barkêşên elektrîkê yên rastîn tevdigerin li hev dike.

Dema ku meriv MCCB-ê hilbijêrin: Feydeyên sereke yên hatinê, panelên belavkirina sê-qonaxê, şebekeyên motorê yên mezin, an her xalek ku lêhatina dorhêla kurt a paşerojê ji ya ku MCB dikare qut bike zêdetir dike.

Gava ku MCB bes e: jêr-cirkên paşîn ên bi bargiraniya nerm û astên xeletiya nizm - panelên niştecîh, ronîkirin û şebekeyên soketê.

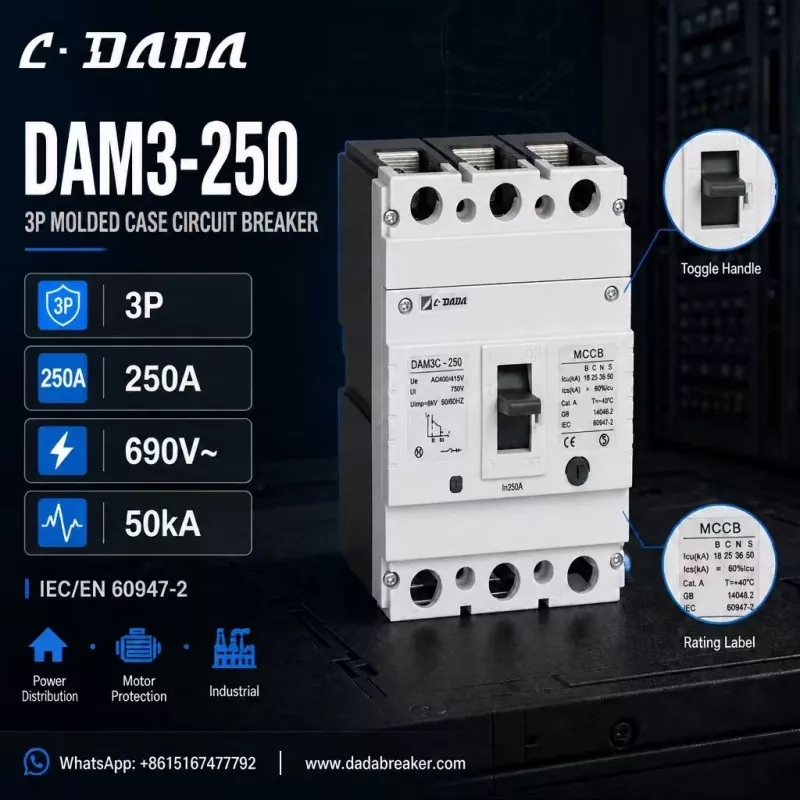

250A three-pole MCCB

Meriv çawa MCCB-ya rast hilbijêrin

Niha binavkirî (In)

1. - barkirina domdar li hev bikin, û ji bo destpêkirina herikên motoran cîhê serê xwe bidin.

Kapasîteya şikandinê (Icu / Ics)

2. - Divê di cîhê sazkirinê de ji tîrêja kurt-civînê ya pêşerojê bilindtir be. Çiqas asta xeletiyê bilindtir bibe, Icu-ya ku hûn hewce ne jî bilindtir e.

Poles

3. - 3P ji bo pergalên sê-qonaxê, 4P ku bêalî jî jêbirinê hewce dike.

Rêjeyên voltaja

4. - voltaja xebitandinê ya binavkirî (Ue), voltaja însulasyonê (Ui) û liberxwedana impulsê (Uimp) li hember pergalê kontrol bikin.

Standard û sertîfîkayê

5. - Lihevhatina IEC/EN 60947-2 û nîşana CE ji bo projeyên navneteweyî bingehîn in.

Bikaranînî

6. - Parastina motorê, belavkirina hêzê û sazkirinên pîşesaziyê dibe ku pîvanên çarçoveyê û taybetmendiyên rêwîtiyê hewce bike.

250A MCCB-ya baş-nîşankirî çawa xuya dike:

Ji bo ku hûn vê konkret bikin, DAM3-250 ji C·DADA Electric bihesibînin - MCCB-yek sê-polek 250A ku destnîşan dike ka meriv di vê çîna cîhazê de li çi bigere:

Veavakirina 3P

● bi 250A nirxa niha (In), minasib ji bo panelên belavkirina sê-qonaxa

Rêjeyên voltajê:

● 690V~; Ue AC400/415V, Ui 750V, Uimp 8kV

Kapasîteya şikandina heya 50 kA

● — Icu ya 18 / 25 / 36 / 50 kA li seranserê guhertoyên B / C / N / S, ji ber vê yekê sazker dikarin di xalên cihêreng ên torê de astên xeletiyê li hev bikin

Lihevhatina IEC/EN 60947-2 û GB 14048.2

● Nîşana CE, bi destikê vekêşana ON/OFF zelal ji bo rewşa xebitandinê ya xuya

● Ji bo belavkirina hêzê, parastina motor û serîlêdanên pîşesaziyê hatî çêkirin

Mantiqa li pişt vê taybetmendiyê: çarçoveyek 250A, 3-polek bi kapasîteya şikandina pola 50kA piraniya hewcedariyên çêker û peymankar ên panelê vedihewîne - ji panelên belavkirina sereke bigire heya çerxên feederê motorê - dema ku gelek guhertoyên Icu dihêle hûn lêçûnek mezinahiya rast li hember astên xeletiya rastîn bidin.

Pêşniyara Hilbijartinê

● Ji bo çerxên dawîn ên heya ~ 125A bi astên xeletiya nizm, MCB bijareya aborî ye.

● Ji bo belavkirina sereke, parastina motorê û guhêrbarên pîşesaziyê, MCCB-ya bi kapasîteya şikestê ya ku ji heyama dorbera kurt a danûstendinê ya pêşerojê derbas dibe hilbijêrin.

● Dema ku dudilî bin, li ser kapasîteya şikandinê mezinahiya yek pola zêde bikin: ferqa lêçûn piçûk e, dema ku marjîna parastinê dikare cûdahiya di navbera xeletiyek piçûk û qutbûnek mezin de be.

Pirsên pir caran têne pirsîn

Pirs: MCCB çi ye?

A: Aşikand doza circuit breakerAmûrek parastinê ya voltaja nizm a ku ji nû ve tê veqetandin e ku li ser bargiraniyek zêde an pêvekêşana dorhêlê qut dike, ku ji bo herikînek bilindtir û astên xeletiyê ji qutkerek piçûktir hatî çêkirin.

Pirs: Wateya Icu li ser MCCB çi ye?

A: Icu kapasîteya herî dawî ya şkandina dorhêla kurt e - herî zêde ya xeletiya ku şikestî dikare qut bike. Ics kapasîteya şikestina karûbar e, asta ku ew dikare çend caran qut bike û xebitîne.

Pirs: Ez çawa dikarim kapasîteya şikandina ji bo MCCB-ya xwe hilbijêrin?

A: Pîvanek Icu-ê ya ku li cîhê sazkirinê ji tîrêja kurt-kurtê ya paşerojê bilindtir hilbijêrin. Tabloyên belavkirinê yên bi kapasîteya veguherîner a bilind an pêderên pîşesazî yên dirêj bi gelemperî hewceyê amûrên pola 36-50kA ne.

Q: DAM3-250 MCCB çi ye?

A: DAM3-250 ji bo dabeşkirina hêzê, parastina motorê û sepanên pîşesaziyê, ji bo dabeşkirina hêzê, parastina motorê û sepanên pîşesaziyê, ji C·DADA Electric veqetandek sê-polek 250A ye ku ji C·DADA Electric-ê heya 690V bi kapasîteya şikestinê heya 50kA ye.
